Campbell Scientific

모델명 : CR310

제품용도 : 정적 측정용 데이터로거

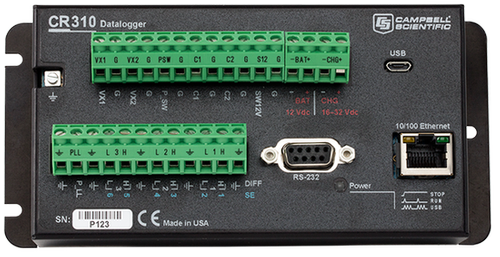

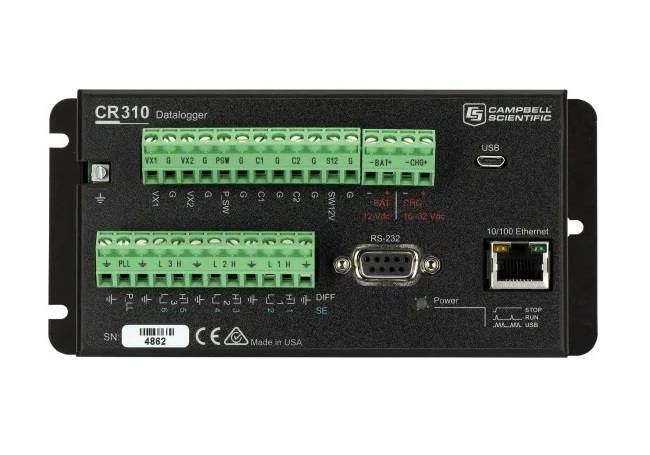

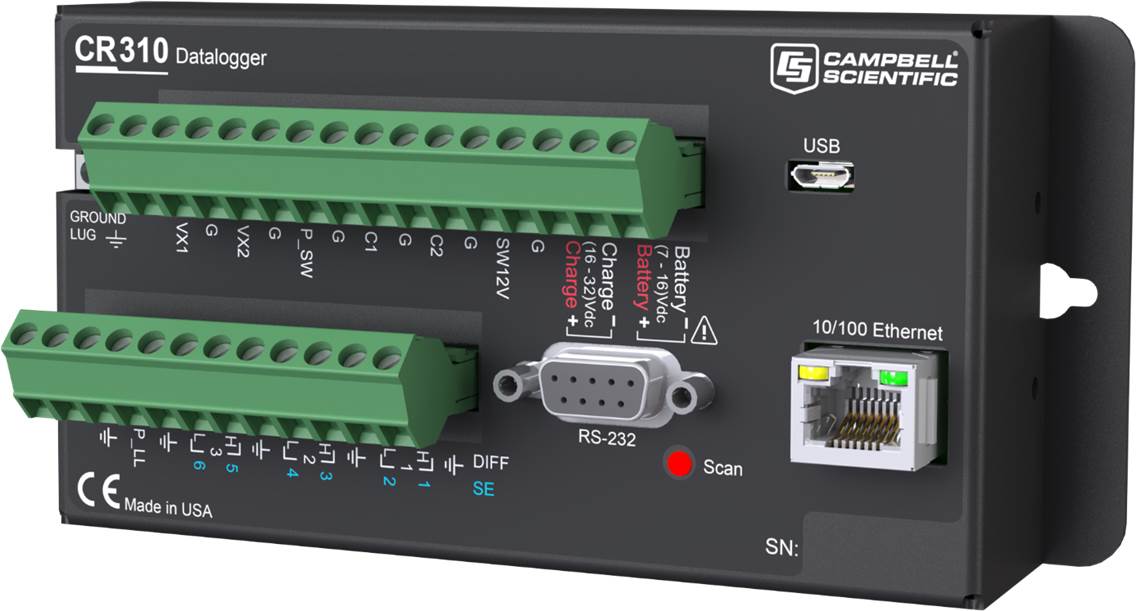

CR310

• CPU: ARM Cortex M4 144MHz

• 내부 메모리 : 데이터 저장용 30 MB 플래시

                        프로그램 저장용 80 MB 플래시

                        OS 저장용 2 MB 플래시

• 시계 정확도 : ±1분/월

• 통신 : USB(Micro-B), RS232

• 배터리를 충전시킬 수 있는 레귤레이터 내장

• 전원소모량 : 대기모드 - 1.5mA

                      동작모드 - 1Hz 아날로그 측정 : 5mA

• 1개의 12V 전원 공급 단자

• 무게 : 242g

• 크기 : 14.0 x 7.6 x 5.1 cm

• 동작 온도 : -40° to +70°C

• 아날로그 측정(SE1 - SE6)

    AD 변환 : 24bit

    입력전압 : -100 ~ +2500 mV

    측정정확도 : ±0.04% (0 - +40C), ±0.1%(-40 - +70C)

    4-20mA 출력 센서를 2개까지 직접 연결 가능

• 디지털 측정(SE1 - SE4)

    입출력 하이 상태 : 3.3 V

    최대입력전압 : -6 V/+9 V (SE1, SE2), ±17 V (SE3, SE4)

    전류움직임 : 3.0 V -  100 μA

    최대입력전압 : -6 V/+9 V (SE1, SE2), ±17 V (SE3, SE4)

• 디지털 측정(C1,C2)

    입출력 하이 상태 : 5.0V(출력); 3.3V Logic(입력)

    입출력 로우 상태 : 0V

    전류움직임 : 3.5 V -  10mA

    최대입력전압 : -610V/+15V

• 펄스 : 스위치 클로져 (P_SW)
     P_LL: 20 kHz, 최대

    최소 스위치 열림 시간 : 3 ms

    최대 입력 주파수 : 150 Hz

    최대입력전압 : ±17 Vdc

    스위치 클로우져(C1, C2)

    최대 입력 주파수 : 150 Hz

    최소 스위치 열림 시간 : 3 ms

    고주파수 (C1, C2, SE1 – SE4, P_SW, P_LL)
                  C1-C2: 3 kHz, 최대,
                  SE1-SE4: 35 kHz, 최대
                  P_SW: 35 kHz, 최대
                  P_LL: 20 kHz, 최대

• 전압출력 : 스위치 12V(SW12V)

               0.15 - 5V 아날로그 출력(VX1,VX2)

• 인증 : CE , ASTM D4169-09 , IP30

• 특징

 - 측정 및 저장된 Data를 무선통신을 활용하여 전송가능하며 이를 사용자가 원격지에서 Data를 확인가능

 - 서버에 저장된 Data를 현장방문 없이 원격지에서 다운로드 가능

 - 90일 이상 유지할 수 있는 전원장치(전원장치 교체 시 저장된 Data 무손실)
