    M-PEA
    제품용도 엽록소 형광 측정장비
    제조사 Hansatech
    비고
    • - 진보된 연구실 실험 시스템으로써, 식물의 광합성 효율을 판단하는데 쓰이는 장치임.

      - 정확한 형광과 P700+ 조정된 흡광도 측정장치를 위해한 M-PEA1.

      - 추가 측정과 지연된 형광 그리고 잎의 흡광도를 가진 M-PEA2.

      - 정교한 센서 장치로서 모든 광학적 방사체와 검측기를 갖추고 있음.

      - 윈도우 PC에서 사용 가능한 USB 커넥터를 지님.

상세정보

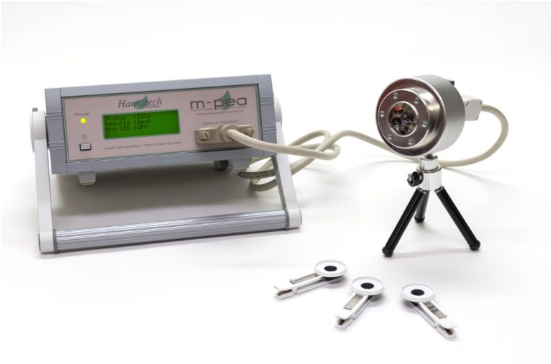

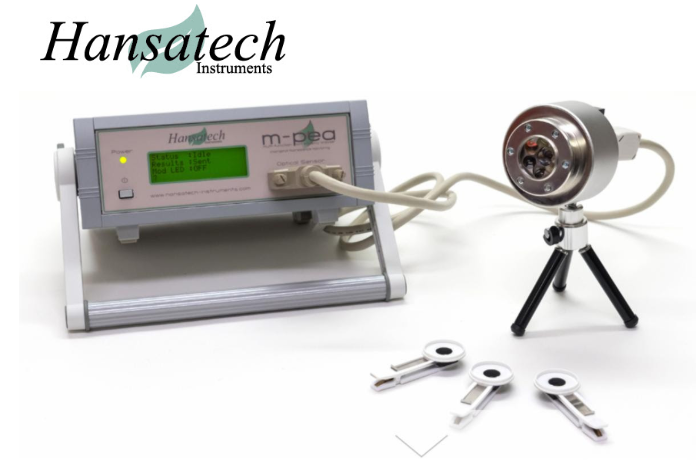

M-PEA (Multi Function Plant Efficiency Analyser)


- 진보된 연구실 실험 시스템으로써, 식물의 광합성 효율을 판단하는데 쓰이는 장치임.
- 정확한 형광과 P700+ 조정된 흡광도 측정장치를 위해한 M-PEA1.
- 추가 측정과 지연된 형광 그리고 잎의 흡광도를 가진 M-PEA2.
- 정교한 센서 장치로서 모든 광학적 방사체와 검측기를 갖추고 있음.
- 윈도우 PC에서 사용 가능한 USB 커넥터를 지님.

- M-PEA는 연구실-기반의 측정 시스템으로서, 컨트롤 장치와 정교하면서도 튼튼한 센서로 구성되어 있어서
  모든 측정이 가능케 구현되었다.

- 이 시스템은 광범위한 윈도우 기반의 소프트웨어 팩키지로 제어된다.
- 이 소프트웨어는 M-PEA 하드웨어상에서 구현/재현/실행된 복잡한 요소들까지 다둘 수 있다.

- 편리한 사이즈의 컨트롤 장치는 최소화한 풋프린트를 지니고 있어서,
  복잡하고/최소화된 연구실 환경에서도 정밀한 측정이 가능케 한다.

- 앞면의 페널은 전원 스위치와 LED창으로 구성되어 있고, 광학센서 커넥터와 LCD 표출장치를 갖추고 있다.
- 후면 패널은 12V DC 전원장치와 USB2.0 커넥터 소켓을 지니고 있다.
- 이는 윈도우 PC상에서 M-PEA소프트웨어가 구동되도록 구현되어 있다.


[기술적인 세부사항]
- 전자기기 : 1*고성능 16bit 마이크로-컨트롤러
                1* 강화된 플래쉬 8bit 컨트롤러
                듀얼 채널 : 1*모듈, 1*비모듈
                16bit 해상도 D/A? 10마이크로초 획득률

                듀얼 16bit D/A 광원 컨트롤러

- 메모리 : 32Mb 내부 메모리 저장장치
- 표출기 : 4라인 * 20글자 LCD
- 저장 간격 : 0.001 ~ 300초 (반복횟수, 한프로토콜 중 100번)
- 통신장치 : USB2.0 최대속도 (12Mb/s)
- 전원장치 : 12V@1A DC
- 운영 온도 0~40도
- 크기 : 230mm(W) * 190mm(D) *85mm(H), 1.4kg

[M-PEA-1 광학센서 장치]
- 광학적 제원 - 활성시 : 1)강화된 울트라-광 LED로서 NIR 짧은 경로의 임계값을 가진 필터를 지님.
                                2)우수한 람다 625nm
                                3)스펙트럼 반경 20nm
                                4)최대 강도 5000 micro-mol/m^2/s

               - 원적외선 : 1)강화된 울트라-광 LED로서 긴 경로의 필터를 지님
                                2)최대 강도 1000 micro-mol/m^2/s

                - P700+ : 1)적정수준인 820nm의 펄스로 광학적으로 필터됨
                               2)강도는 0~100%로서 측정스템은 1%간격임.

- 측정부   - 즉각적인 자기형광 : 적은 노이즈, 빠른 반응의 PIN 포토다이오드(730nm로서 +/- 15nm)
              - P700+ : 적은 노이즈, 빠른 반응의 PIN 포토다이오드

[M-PEA-2 광학센서 장치]
 - 제원 - M-PEA-1과 동일
 -측정부 - M-PEA-1과 동일하나 추가적으로,
             느린 자기형광 : 높은 감도를 지니고 있어 넓은영역에 걸쳐서 수송을 측정함.
             사용된 포토다이오드(730nm로서 +/- 15nm)
             잎 흡광계수 : 적은 노이즈, 빠른 반응의 PIN 포토다이오드

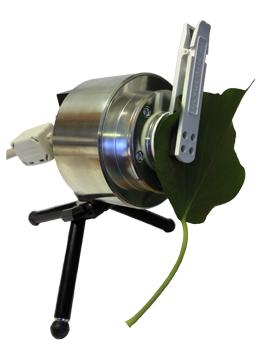

[센서부]

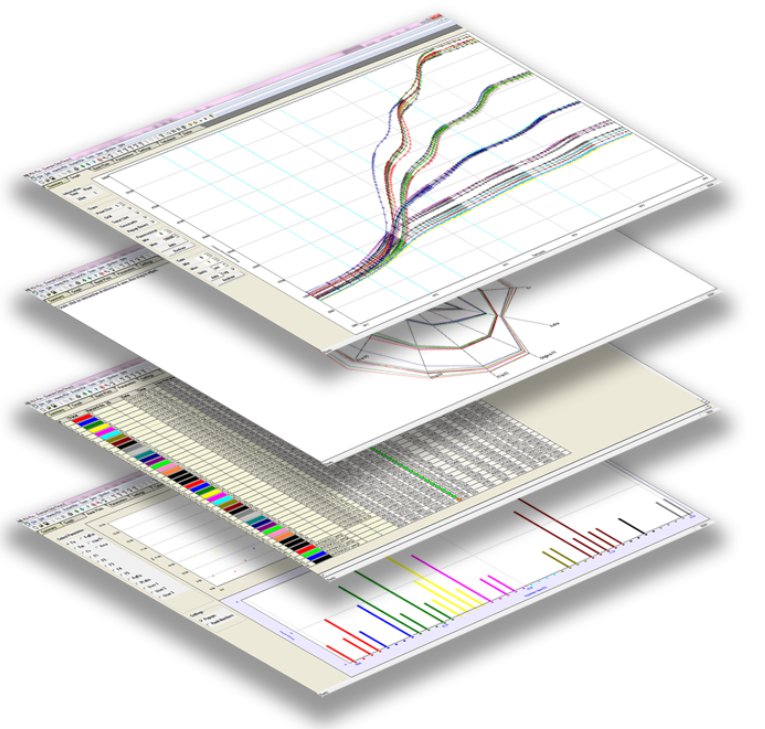

[소프트웨어]

다운로드

MPEA-3 카다로그 MPEA-3 카다로그(영문)
