PPsystems

모델명 : CIRAS-4

제품용도 : 휴대용 광합성 측정기

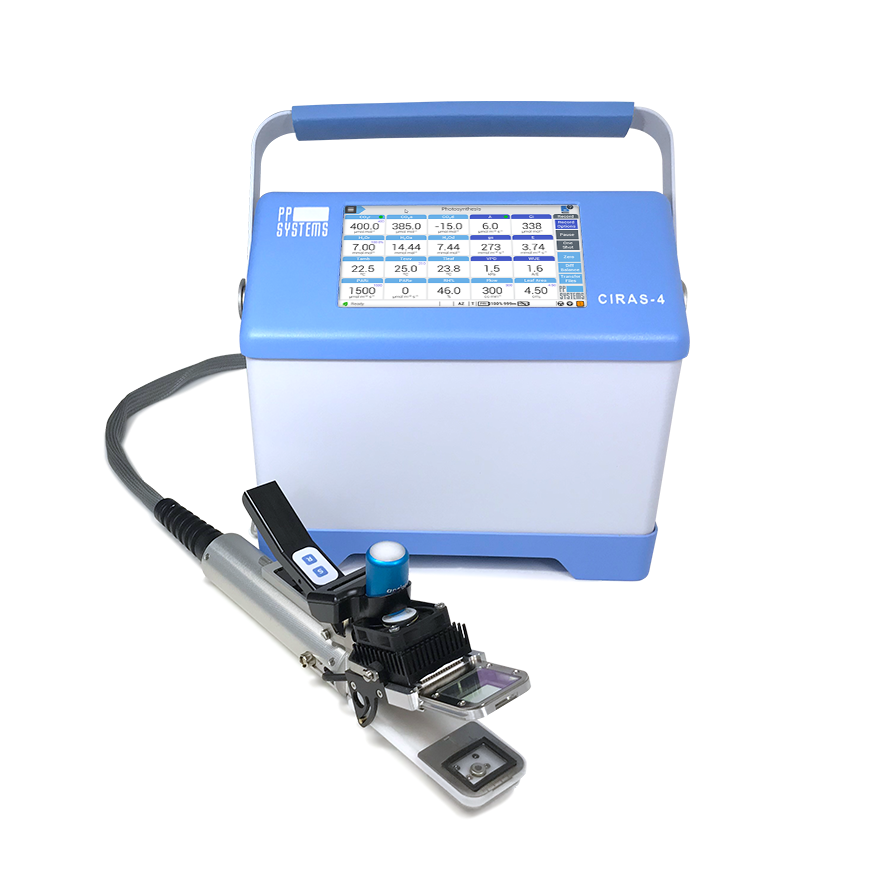

CIRAS-4



▶ CIRAS-4 휴대용 광합성 측정기

• 최소 사이즈, 최대 성능

CIRAS-4는 높은 수준의 현장 연구자를 염두에 두고 설계되었다. 크기는 작아서 가장 이동성이 뛰어난 광합성 시스템으로 지원이나 삼각대의 필요성을 덜어준다.

CIRAS-4의 혁신적인 설계는 소량의 시스템 볼륨을 활용하여 보다 빠르고 정확한 측정뿐만 아니라 더 빠른 등정도를 보장한다. 더 빠른 측정을 통해 사용자는 연구의 매개변수를 확장하고 시간과 자원을 효율적으로 사용할 수 있다. CIRAS-4 콘솔과 잎 큐벳의 크기와 무게를 확인하면 왜 더 작고 가벼운지 금방 알 수 있다.

• 빠른고 정확한 측정 및 뛰어난 휴대성

내부 가스 혼합 시스템과 흐름 제어 바로 옆에 있는 메인 콘솔에서 CIRAS-4의 IRGA(적외선 가스 분석기)의 위치를 통해 CIRAS-4는 기준 가스의 변화에 대해 신속하게 대응할 수 있으며, 이용 가능한 가장 빠르고 정확한 모바일 광합성 측정을 제공할 수 있다. 콘솔의 IRGA는 나뭇잎 큐벳과 그 주변에서 흔히 발견되는 먼지, 먼지 및 파편으로부터 추가적인 보호를 받는 것은 말할 것도 없이 전체 시스템을 휴대성이 매우 뛰어나게 만든다.

• 뛰어난 배터리성능

강력한 Li-ion 배터리 팩과 결합된 사운드 시스템 전자장치는 최대 12시간 동안 CIRAS-4 시스템을 작동할 수 있다. 현장 작업의 중요한 요소로서, 당신은 우리의 배터리가 현장에서 훨씬 더 오랜 시간 동안 사용할 수 있을 뿐만 아니라 배터리를 교환할 필요도 없다는 것을 알게 될 것이다.



▶ 특징

• 무게 4.8kg (배터리 2개) / 5.2kg (배터리 3개)

• 크기 : 28 cm (W) x 14.5 cm (D) x 24 cm (H)

• 측정 범위 : CO2 0-10,000 ppm, H2O 0-75mb

• 2개의 IRGA 셀을 가진 True Differential 분석기(2개의 IRGA 내장)

• 7인치 대형 칼라 LCD 화면을 가진 온보드 컴퓨터 탑재로 쉽고 간단하게 측정 및 저장

• 32GB 내장 메모리와 USB 메모리를 겸용으로 사용가능하여 USB 메모리를 이용해서 PC로 데이터를 복사하는 것도 쉽습니다

• 7.2V 리튬이온 배터리로 최대 16시간 연속 사용 가능

• 2개의 IRGA 셀을 기반으로, 자동 및 수동으로 Auto Zero와 듀얼 밸런스를 실행하여 최고 품질의 광합성 측정데이터를 얻을 수 있습니다

• 프로그램에 의한 자동관측을 통하여 A/Ci Curve를 얻을수 있습니다

• 모든 CIRAS-4는 cuvette에서 CO2 농도를 빠르고 정확하게 선형 적으로 증가시켜 단 몇 분만에 완전한 A vs Ci 곡선을 생성 할 수 있습니다

• CIRAS-4의 고유 한 Stored Diff-Balance 기능을 사용하면 단순한 데이터 기록과 Excel에서 직접 후 처리가 가능합니다

• 새로운 Response Script Editor 기능을 사용하여 선형 램프 응답 스크립트를 손쉽게 생성 및 편집이 가능합니다

• PP System의 High-Speed CO2 Ramping Technique 으로 단, 7분만에 A/Ci Curve를 만들 수 있습니다(아래그림 참조).





▶ 고속 A/Ci 곡선을 위한 고속 CO2 감쇠기법

여러 해 동안 연구원들은 식물 상태에 대한 매우 유용한 정보를 제공하는 광범위한 식물에 대해 정기적으로 정상 상태 A/Ci 곡선을 수행해 왔다. PP 시스템은 CIRAS-4가 우리의 혁신적인 고속 CO2 감쇠 기법에 기초한 정상 상태 측정을 수행하는 데 걸리는 시간의 극히 일부에 불과한 시간에 신속한 A/Ci 곡선을 수행할 수 있다는 사실을 발표하게 되어 흥분된다. CIRAS-4으로 A/Ci 곡선을 7분 이내에 생성할 수 있지만, 이러한 측정을 수행하는 실제 시간은 사용자 설정 및 관심 파라미터에 따라 크게 달라진다.



▶ 단, 7분만에 A/Ci Curve 생성!

PP System의 High-Speed CO2 Ramping Technique 으로 단, 7분만에 A/Ci Curve를 만들 수 있습니다.



[PLC Universal Leaf Cuvette]

가볍고, 빠르고, 정확하다!

• 플러그 앤 플레이

• 자동 온도 조절

• 식물에 손상을 입히지 않는 밀폐

• CO2, H2O 변화에 대한 가장 빠른 반응성

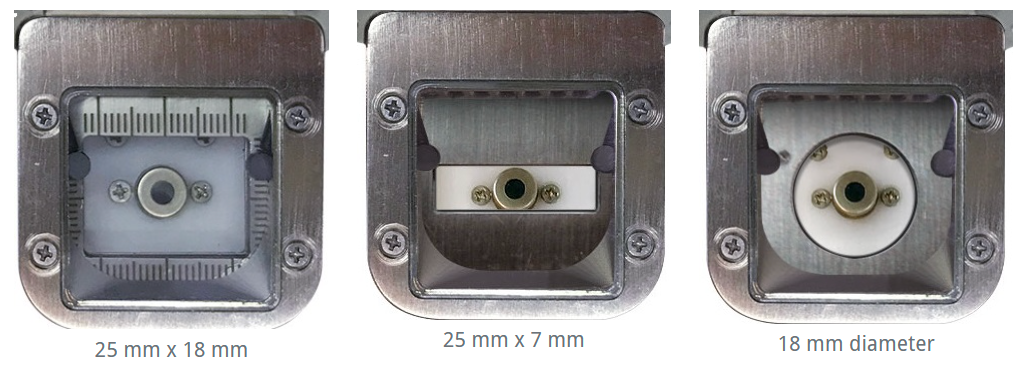

• PLC4 Universal Leaf Cuvette은 3개의 교체 가능한 헤드 플레이트와 함께 제공 CFM-4 Chlorophyll Fluorescence Module과 호환되어 잎 가스 교환 및 엽록소 형광을 동시에 측정

• 옵션 LED조명 장치(RGBW)사용 가능

▶ PLC4 Leaf Cuvettes

• 가볍고 인체공학적 디자인

• LCD Display : 2*16 character, 측정한 데이터 확인 가능

• 내부, 외부 PAR 측정 가능

• 공기 온도 센서 : 써미스터/ 정확도(±0.5℃ at 25℃)/

• PAR 센서 : 파장범위(400-700nm)/ 관측범위(0-3,000μmolm-2s-1)/ 정확도(±5μmolm-2s-1)

• Leaf 온도센서 : 비접촉식 / 정확도(±0.5℃ at 25℃)

• 온도 제어 : 주변 기온보다 10℃ 이하까지 또는 주변 기온보다 15℃ 이상까지 가능

• 무게 : 0.9kg(케이블 없을시)

[ PLC3 Universal LED Light Unit ]



▶ 빨강, 녹색, 블루, 화이트 LED가 내장되어 있고 각 색깔별 빛의 강도를 자동 또는 수동 조절(0-2500 µmol/m²/s 범위)이 가능하므로 원하는 파장의 광원을 생산

            레드 피크 파장 : 625 nm +/- 5 nm, FWHM: 15 nm
            그린 피크 파장 : 528 nm +/- 8 nm, FWHM: 40 nm
            블루 피크 파장 : 475 nm +/- 10 nm, FWHM: 28 nm
            화이트 파장: 425-700 nm

             Far-Red : 730 nm(+/-5 nm), FWHM : 31 nm



[CFM3 엽록소 형광 모듈]



CFM-3 는 엽록소 형광을 독립적으로 측정할 수 있을 뿐만 아니라 광합성과 엽록소 형광을 동시에 측정할 수 있습니다.

Compact한 디자인에 모든 광원과 형광 감지 기능이, 조명 장치에 내장되어 있습니다.
CFM-3 엽록소 형광모듈은 PLC3 Universal Leaf Cuvette 전용으로 사용하도록 설계된 액세서리 옵션 입니다.

▶ 측정 파라미터 : Fo, Fm, Fs, Fo’, Fm’, Fv/Fm, PSII, J, Fv’/Fm’, qP, qNP, NPQ, qL, NO, NPQ-K, fD and NPQ-G



*가벼운 무게로 삼발이 거치대가 필요하지 않아서 휴대와 이동 및 측정시 편리합니다.



▶ 제품 기능

• 소형 풋프린트와 경량-완벽한 이동성

• 최대 12시간 동안 작동 가능한 내부 충전식 Li-ion 배터리

• CO2 및 H2O용 독립 비분산 적외선 가스 분석기(IRGA)

• CO2, H2O, 온도 및 조명의 자동 및 프로그래밍 가능한 제어

• 현장 사용을 위한 대형, 풀 컬러 7.0인치 수혈 LCD 및 최적화된 시야각

• 무제한 데이터 스토리지(내장 메모리 및 썸 드라이브)

• 유연하고 다재다능한 사용자 인터페이스

• 강력한 소프트웨어



▶ CIRAS-4 제품 영상 바로가기 : https://youtu.be/HwEJLmOdx_k
