태양복사 측정장비

  • 태양복사 측정장비 > 일사계(복사계) > 일사계

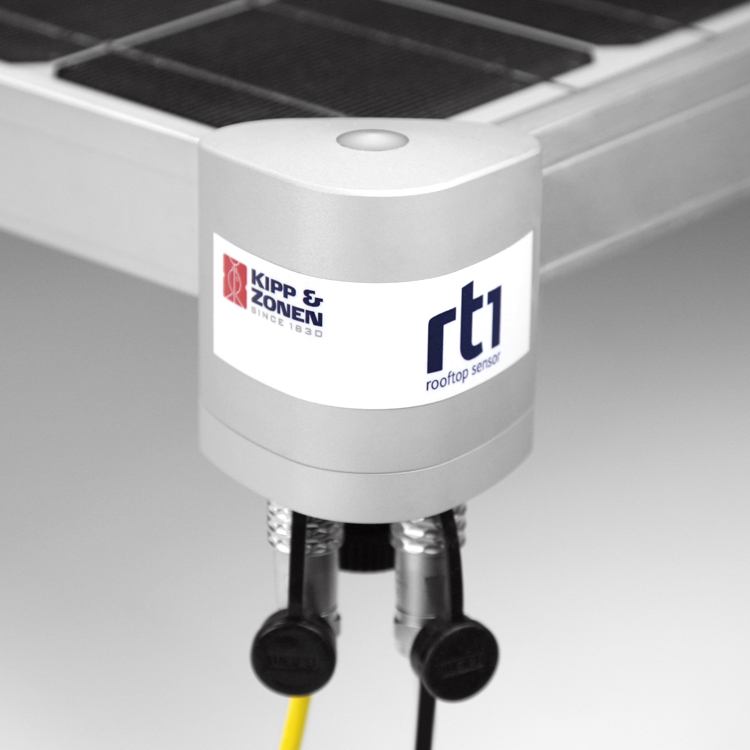

    RT1
    제품용도 일사량과 PV패널의 온도를 동시에 측정
    제조사 Kipp & zonen
    비고
    • - 파장범위 : 400 ~ 1100 nm

      - 측정범위 : 0 ~ 2000 W/m^2

      - 출력 : RS-485 Modbus 통신(켐벨 데이터로거와 호환가능)

      - 분해능 : 1 w/m2, 디지털 출력

      - 저렴한 비용으로 일사량과 PV 패널의 온도를 동시에 측정하는 센서

상세정보

Kipp & zonen

모델명 : RT1

제품용도 : 일사량과 PV패널의 온도를 동시에 측정

RT1

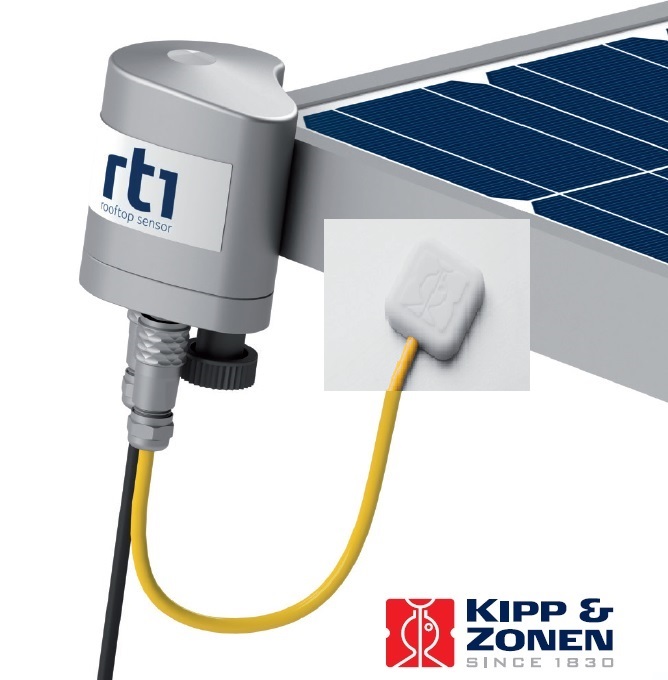

• PV 패널에 도달하는 일사량과 PV 패널의 온도를 측정하면 태양광 발전 설비의 효율을 파악할 수 있습니다.

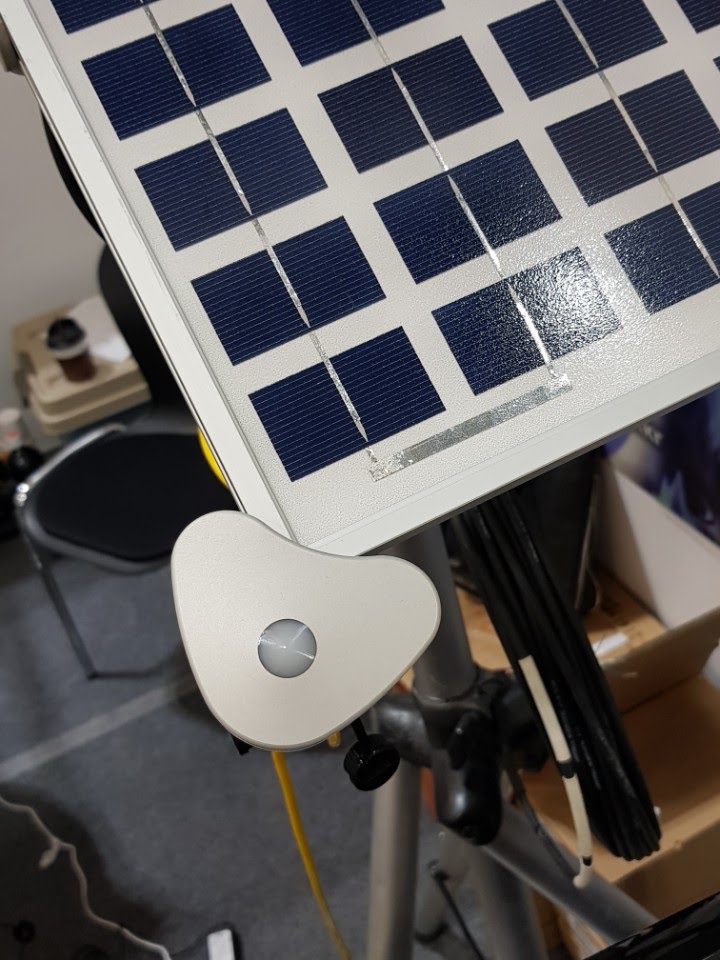

• 저렴한 비용으로 PV 패널의 성능을 모니터링할 수 있고 탈부착이 용이하며, 다양한 환경에 견딜 수 있도록 설계되어 있습니다.

• 측정 범위 : 0 ~ 2000 W/m2

• 제조사 추천 교정주기 : 2년

• 분해능 : 1 W/m2

• 출력 신호 : RS-485 Modbus 디지털 출력 (캠벨 데이터로거와 호환가능)

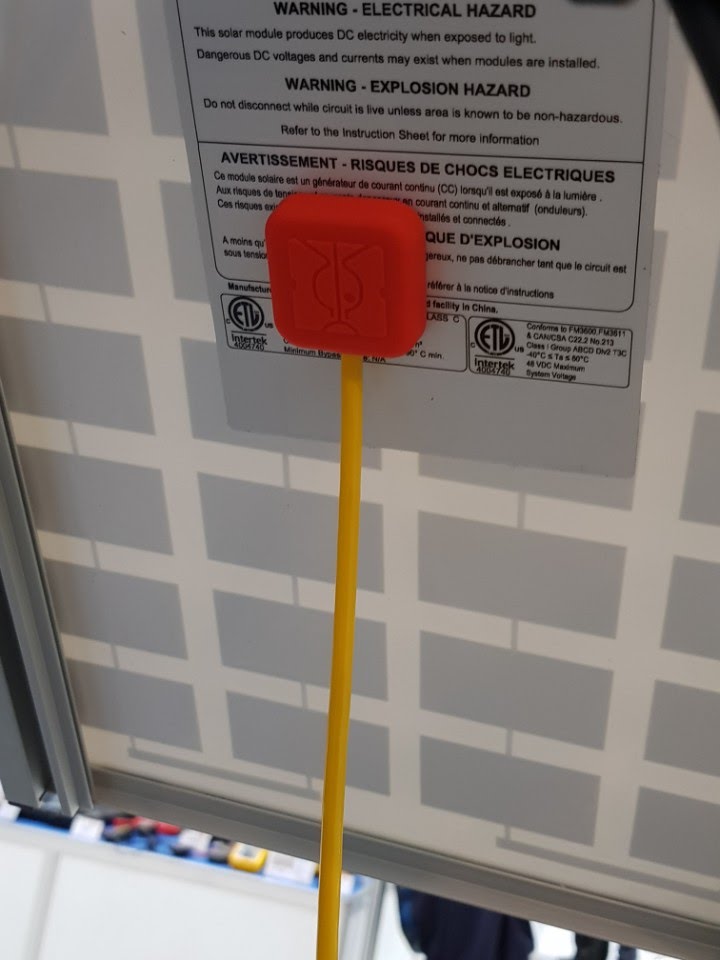

• PV 패널 온도 측정 범위와 정확도 : -20 ~ 100℃ , ±1℃

• 사용 전압 : 5 ~ 30 VDC

• 동작 온도 : -40 ~ 80 ℃



함께 사용 가능한 플랫폼 (데이터로거)

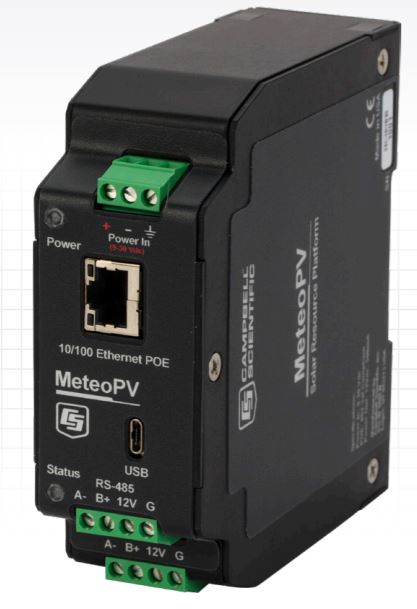

• 모델명 : MeteoPV

• 제조사 : 켐벨(Campbell)

• 여러대의 RS485 모드버스 출력 센서로부터 데이터를 읽고 1분, 10분 간격으로 저장

• PC와 이더넷 망으로 연결되어 웹브라우져 기반 소프트웨어로 ,데이터 전송

• 저렴한 비용, PC용 소프트웨어 개발 불필요

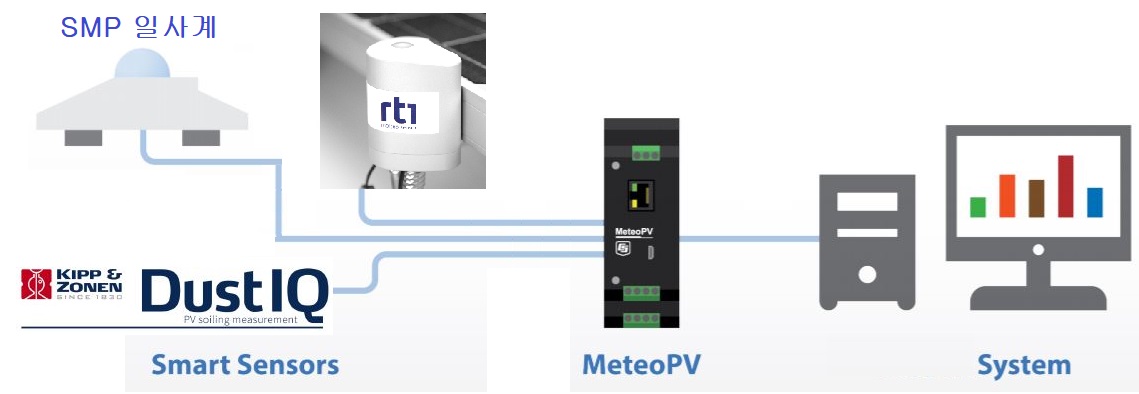

 MeteoPV와 Modbus 485 출력 센서들과 구성도(Kipp & Zonen 사의 RT1, DustIQ 그리고 SMP 일사계들과 함께 사용 가능)

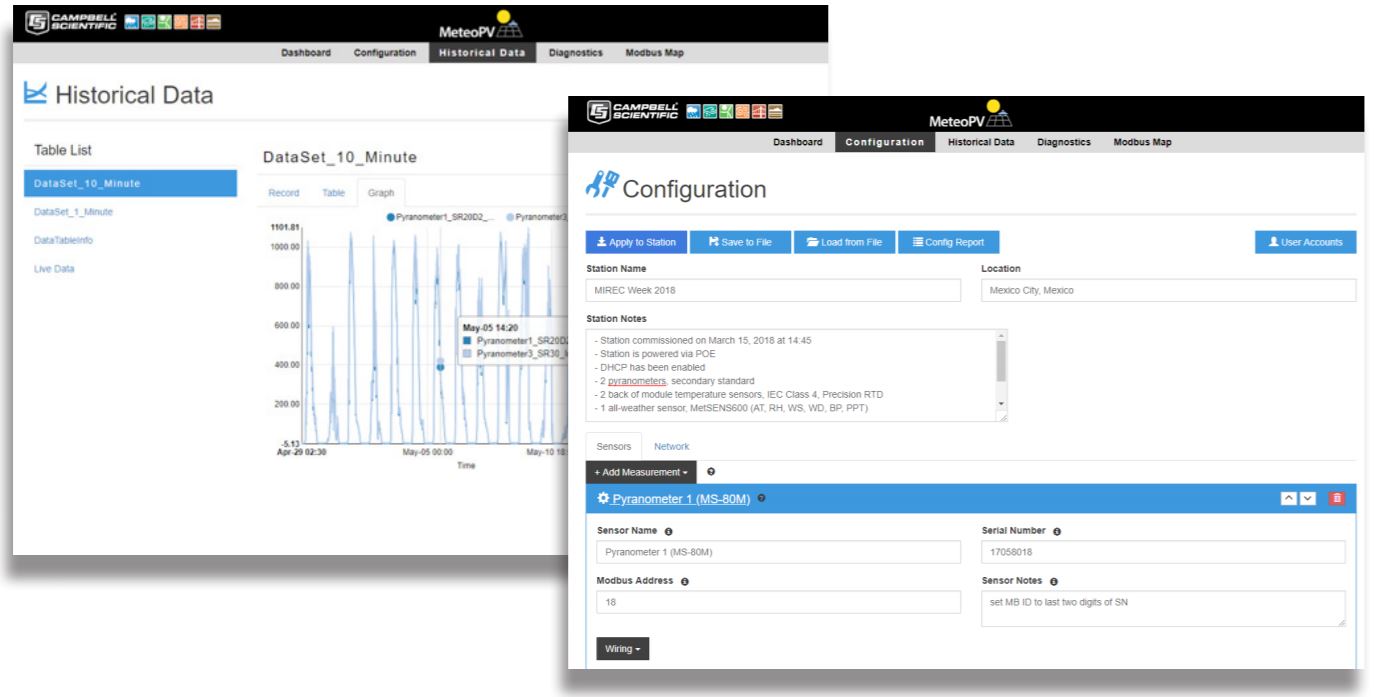

 PC 소프트웨어(웹기반) : 센서 설정, 모드버스 맵 조회/편집, 데이터 수집 및 표출(숫자와 그래프)

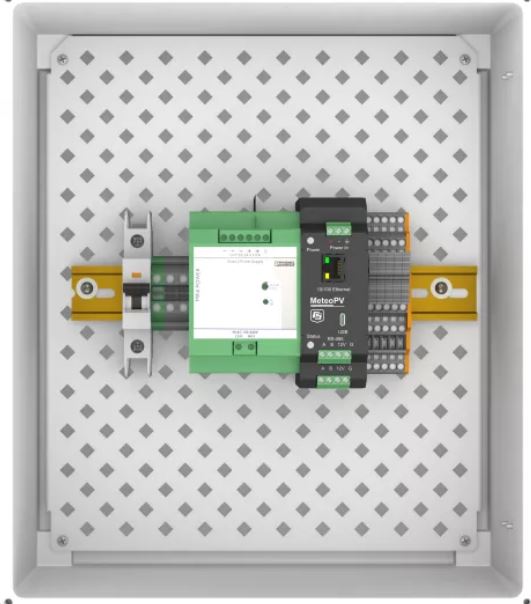

 Din rail에 다른 장비와 함께 설치가 가능하도록 제작된 디자인





다운로드

RT1 RT1 카탈로그 (영문)
