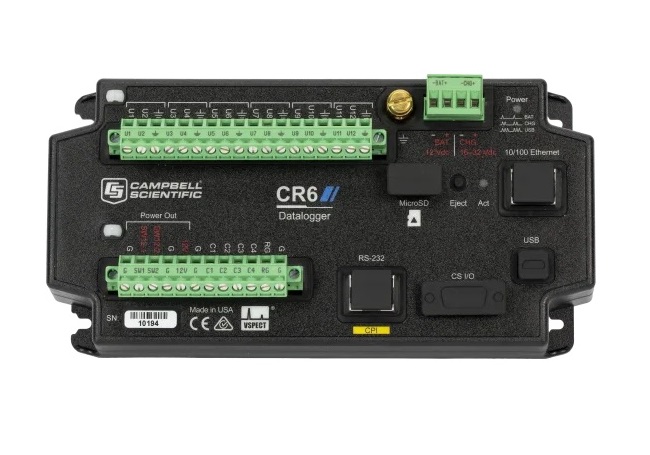

    CR6
    제품용도 데이터로거
    제조사 Campbell Scientific
    비고
    • - 측정 속도 : 100Hz ~ 200Hz(평균 측정 속도이고 센서 종류와 수량에 따라 달라질 수 있다)
      - 유니버셜 채널 12개(U1 - U12) 및 제어포트 4개(C1 - C4)
      - 유니버셜 채널은 아날로그 전압 측정, 진동현 센서 측정, 브릿지(스트레인 게이지) 측정, Vx 채널 용도로 자유롭게 사용 가능
      - 진동현 센서 인터페이스 AVW200 이 필요 없다. 단, 이 경우에 정적 측정만 가능
      - 진동현 센서를 동적으로 측정하고자 할 경우, CDM-VW300 시리즈 인터페이스가 필요
      - Ethernet 포트가 기본으로 장착되어 고속 통신 가능
      - 기본 내부 메모리 72MB 외에 microSD 카드 슬롯 장착되어 최대 16GB 까지 인식 가능
      - PC와 통신 용도의 micro USB 포트가 장착되어 USB-serial 변환기 불필요
      - 충전용 레귤레이터 기본 장착
      제품상세정보

상세정보

Campbell Scientific

모델명 : CR6

제품용도 : 데이터로거

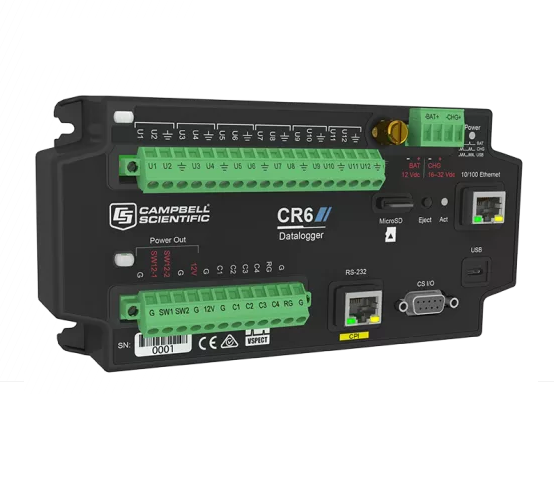

CR6

▶ 규격

• CPU: 32 bit, 100 MHz

• 내부 메모리 : 데이터 저장용 72MB flash, 4MB SRAM(배터리 내장)

• microSD 카드 드라이브 : 최대 16 GB까지 인식 가능

• 시계 정확도 : ±3분/년

• 통신 : PC와 통신용 microUSB 포트(12Mbps 속도 )

            10/100 Ethernet RJ-45 포트

            켐벨사 장치나 모뎀 연결을 위한 CS I/O 포트

• 배터리를 충전시킬 수 있는 레귤레이터 내장

• 2개의 스위치 방식 12V 전원 공급 단자 : 20°C에서 1.1 A

• 1개의 12V 전원 공급 단자

• 무게 : 0.42 kg

 크기 : 20.3 x 10.2 x 6.1 cm

• 동작 온도

기본 : -40° to +70°C

확장시 : -55° to +85°C



유니버셜 터미널(U1 - U12)

 아날로그 기능들

   1. 유니버셜 터미널 : 12개(U1 - U12)로 프로그램에서 지정하여 아날로그 또는 디지털 채널로 사용

   2. 아날로그 입력시 : 12 SE 또는 6 Diff

   3. 전압 측정 범위 설정 : ±5000 mV, ±1000 mV, ±200 mV

   4. 아날로그/디지털 변환 분해능: 24 bit

   5. 아날로그 정확도 : 0° to 40°C에서 ±0.04%,

                              -40° to 70°C에서 ±0.06%

   6. 최고 분해능 : 50 nV (±200 mV 범위, differential 측정, input reversal, 5 Hz fN1)

   7. 아날로그 출력 : ±2.5 V or ±2.5 mA 범위의 12 bit DAC

   8. 정적 주파수 분석 방식의 진동현 측정 :

       terminal pair both excites to 12 V p-p

       100 - 6.500 Hz 범위 측정 및 vibrating-wire transducers 신호 측정(인터페이스 불필요)

   9. 써미스터 측정 : 5 kΩ 기준 저항 내장

   10. Period average : 200kHz 까지

   11. Low level AC : 1Hz qnxj 20kHz 까지

• 디지탈 I/O 기능들

   1. 전압 소스 : 5V, 3.3V

   2. Timer I/O

   3. Switch closure(150Hz) 와 High frequency(1MHz)

   4. SDI-12 와 SDM

   5. RS232 TTL



제어 터미널(C1 - C4) ; U채널의 디지탈 I/O 기능을 모두 포함하면서 RS232/485 기능 추가됨

   1. 전압 소스 : 5V, 3.3V

   2. Timer I/O

   3. Switch closure(150Hz) 와 High frequency(1MHz)

   4. SDI-12 와 SDM

   5. RS232/RS485 Half, Full Duplex



 전류측정 1채널(0~20mA 혹은 4~20mA) : RG

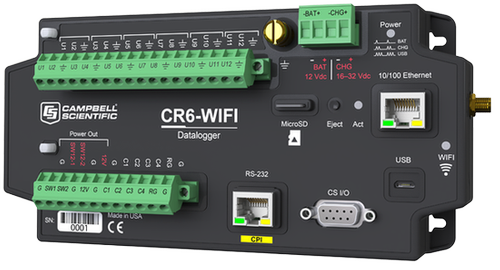

CR6-WiFi 규격 (WIFI 는 옵션입니다)

• 근거리 무선 통신망 (WLAN)

   1. 지원 기술 : 802.11 b/g/n, WPA/WPA2 개인,
                       WPA/WPA2 엔터프라이즈 보안, WEP

   2. 클라이언트 모드 : 개인-기업 간 WPA/WPA2, WEP

   3. 액세스 포인트 모드 : WPA2 개인

   4. 통신 속도
       802.11b : up to 11 Mbps
       802.11g : up to 54 Mbps
       802.11n : up to 72 Mbps

   5. 주파수 : 2.4 GHz

   6. 안테나 커넥터 : RPSMA

   7. 안테나 : pn 16005 unity gain (0dBd), 1/2 wave whip,
                   omni- directional. Features an articulating

   8. Transmit Power: 7 to 18 dBm

   9. 수신감도 : -97dBm


• WLAN 전원 요구 사항 (@ 12 Vdc)
   1. 클라이언트 모드 : 7 mA idle, 70 mA communicating

   2. 액세스 포인트 모드 : 62 mA idle, 65 mA communicating

   3. Sleep (IPNetPower () 또는 DEVCONFIG 설정 사용 불가능) : < 0.1 mA



▶ 인증
   1. FCC ID: XF6-RS9113SB

   2. IC ID: 8407A-RS9113SB

   3. ETSI
