GRANITE Chassis
제품용도 GRANITE 모듈 케이스 제조사 Campbell Scientific 비고 - - GRANITE 9(본체)를 중심으로 여러가지 모듈을 연결해서 다양한 센서들을 고속으로 측정할 수 있는 시스템 입니다.
- GRANITE 모듈 :
TEMP 120(열전대 모듈), TEMP 120(열전대 모듈), VOLT 108(아날로그 모듈), VOLT 116(아날로그 모듈), SPECTRUM 103(초고속 아날로그 모듈), SPECTRUM 109(초고속 아날로그 모듈), VWIRE 305(고속/저속 동시 측정용 진동현 모듈)
- GRANITE 악세서리 :
CH400(전원 공급기), CHASSIS(케이스)
- - GRANITE 9(본체)를 중심으로 여러가지 모듈을 연결해서 다양한 센서들을 고속으로 측정할 수 있는 시스템 입니다.
상세정보
Campbell Scientific
모델명 : GRANITE Chassis
제품용도 : GRANITE 모듈 케이스
GRANITE 9

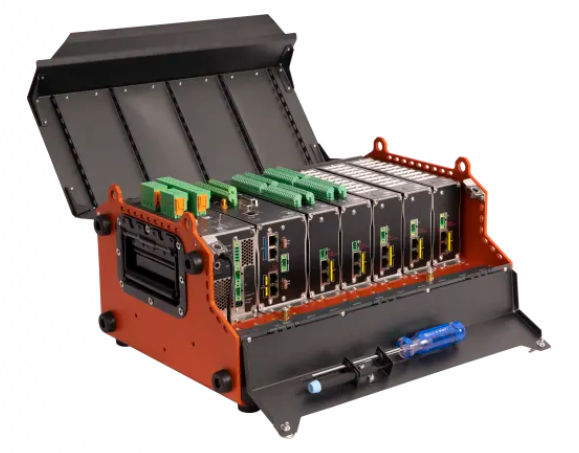

▶ GRANITE 외관(케이스는 옵션)
▶ GRANITE 시리즈 본체 및 소프트웨어
|
종 류 |
참 고 |
|
SURVEYOR |
PC 기반 데이터 수집 소프트웨어 : GRANITE 모듈의 연결, 데이터 조회, 데이터 저장 기능. 실시간 데이터를 그래픽 디스플레이로 확인이 가능함. |
|

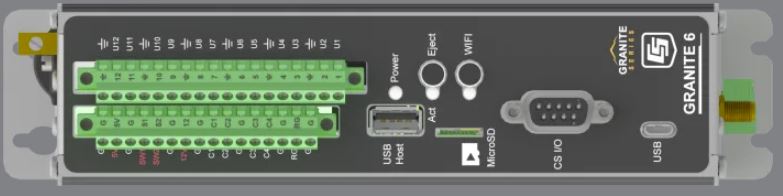

GRANITE 6 |
다양한 GRANITE 모듈을 동기화 시키고 측정하는 수집 장치.(Granite 9 에 비해서 CPU 속도가 낮고 Ethernet 없음) |
|
고속으로 동시 측정이 가능한 수집 장치. GPS 기본 장착. 다채널의 대규모 네트워크 구성 가능. |
▶ GRANITE 모듈
• Granite 는 모듈화 시스템으로 측정해야 할 다양한 센서들의 종류와 수량에 따라 모듈을 선택해서 구성할 수 있습니다.
|
GRANITE 모듈 |
측정 |
채널수 |
참 고 |
|
써모커플(열전대) |
20 |
다양한 써머커플 온도센서(열전대) 측정할 수 있음. |
|
|
UNIVERSAL 120 |
Universal |
12 |
디지털, 펄스, 전압, 브리지, 써머커플(열전대)등 어느 센서든 측정이 가능함. |
|
아날로그 |
8 or 16 |
24 비트 ADC 분해능으로, 전압 및 브리지 형식 센서의 아날로그 출력값을 측정함. VOLT 116은 16 개의 디프렌셜(2선식) 측정 또는 32 개의 싱글측정(1선식)이 가능함. 상황에따라 100 Hz 까지 측정함. |
|
|
아날로그 |
16 or 32 |
||
|
SPECTRUM 103 |
동적 아날로그 |
3 |
32 비트 ADC 분해능으로, 전압 및 브리지 형식 센서의 아날로그 출력값을 Anti- Aliased Synchronous 측정 방식으로 10,000 Hz 까지 측정함. |
|
SPECTRUM 109 |
동적 아날로그 |
9 |
|
|
동적/정적 진동현 |
8 |
진동현(VW) 센서를 20, 50, 100, 200 and 333Hz 속도로 동적과 정적을 동시에 측정함. |
▶ SURVEYOR (데이터 조회/수집 소프트웨어)
• 각 모듈은 독립적으로 PC와 연결하여 실시간 측정이 가능하고 SURVEYOR 소프트웨어로 독립적으로 모듈벤치 테스트 가능.
▶ GRANITE 악세서리
|
악세서리 |
참 고 |
|
CH400 |
시스템에 전원을 공급하고 듀얼 배터리 뱅크를 충전하는 장치로서, AC상전 또는 최대 800와트의 태양전지판을 연결이 가능함. |
|
CHASSIS |
GRANITE 와 관련 모듈을 넣을 수 있는 케이스. 휴대가 가능하고 내부에서 발생하는 열을 효과적으로 배출 시키는 장치 내장. |

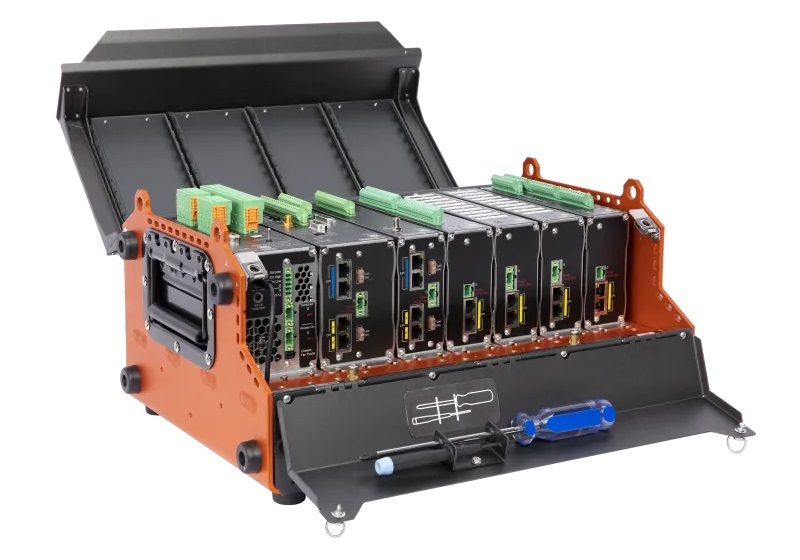

▶ GRANITE CHASSIS (케이스)
다운로드
| GRANITE 9 | GRANITE 9 카탈로그 (영문) | |
| GRANITE Temp120 | GRANITE Temp120 카탈로그 (영문) | |
| GRANITE Volt108 | GRANITE Volt108 카탈로그 (영문) | |
| GRANITE Volt116 | GRANITE Volt116 카탈로그 (영문) | |
| GRANITE VWIRE305 | GRANITE VWIRE305 카탈로그 (영문) |
