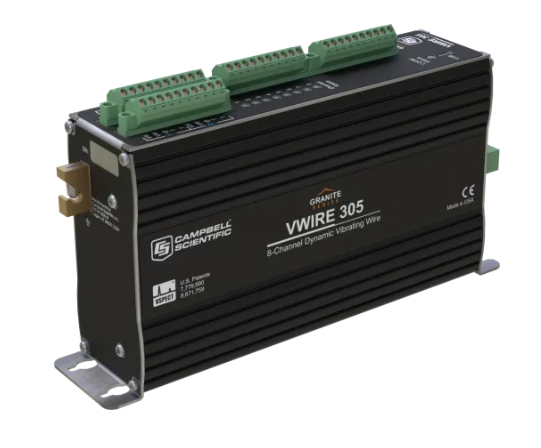

    GRANITE VWIRE305
    제품용도 GRANITE 동적 진동현(VW) 모듈
    제조사 Campbell Scientific
    비고
    • - 채널 : 8개

      - 동작 온도 범위 : -25 ° ~ + 50 ° C (표준)
                                  -55 ° ~ + 85 ° C (확장)

      - 스캔 속도 : 20, 50, 100 Hz

      - 입력 저항 : 5 kΩ

      - 여기 전압 범위 : 0 ~ ± 3V (6V 피크-피크)

      - 전압 : 9.6 ~ 32 Vdc

      - 크기 : 20.3 x 12.7 x 5.1cm

상세정보

Campbell Scientific

모델명 : GRANITE VWIRE305

제품용도 : GRANITE 동적 진동현(VW) 모듈

GRANITE VWIRE305

• 작동 온도 범위 : -25 ° ~ + 50 ° C (표준)

                      -55 ° ~ + 85 ° C (확장)

• 스캔 속도 : 20, 50, 100 Hz

• CPI 전송 속도 : 25kbps에서 1Mbps까지 선택 가능

• 입력 저항 : 5 kΩ

• 여기 전압 범위 : 0 ~ ± 3V (6V 피크-피크)

• 여기 전압 분해능 : 26 mV

• 측정 주파수 정확도 : ± (측정 값의 0.005 % + 측정 분해능)

• 무손상 입력 전압 유지 : -0.5 ~ + 7.1V

• USB : USB 2.0

• CPI : 데이터 로거에 연결 사용

• 크기 : 20.3 x 12.7 x 5.1cm

• 측정 분해능(2.5kHz 공진 센서의 일반적인 값)

                  1Hz 샘플링 속도에서 0.005Hz RMS (노이즈 레벨)

                  20Hz 샘플링 속도에서 0.008Hz RMS (노이즈 레벨)

                  50Hz 샘플링 속도에서 0.015Hz RMS (노이즈 레벨)

                  100Hz 샘플링 속도에서 0.035Hz RMS (노이즈 레벨)

                  200Hz 샘플링 속도에서 0.11Hz RMS (노이즈 레벨)

                  333.3Hz 샘플링 속도에서 0.45Hz RMS (노이즈 레벨)

• 전원

• 전압 : 9.6 ~ 32 Vdc

• 소모 전류 : 190 mA (@ 12 Vdc)

다운로드

GRANITE VWIRE305 GRANITE VWIRE305 카탈로그 (영문)

호환제품

GRANITE Chassis GRANITE 모듈 케이스 Campbell Scientific
