  • 지진계 > Guralp > 스마트 속도계(이동식 지진계)

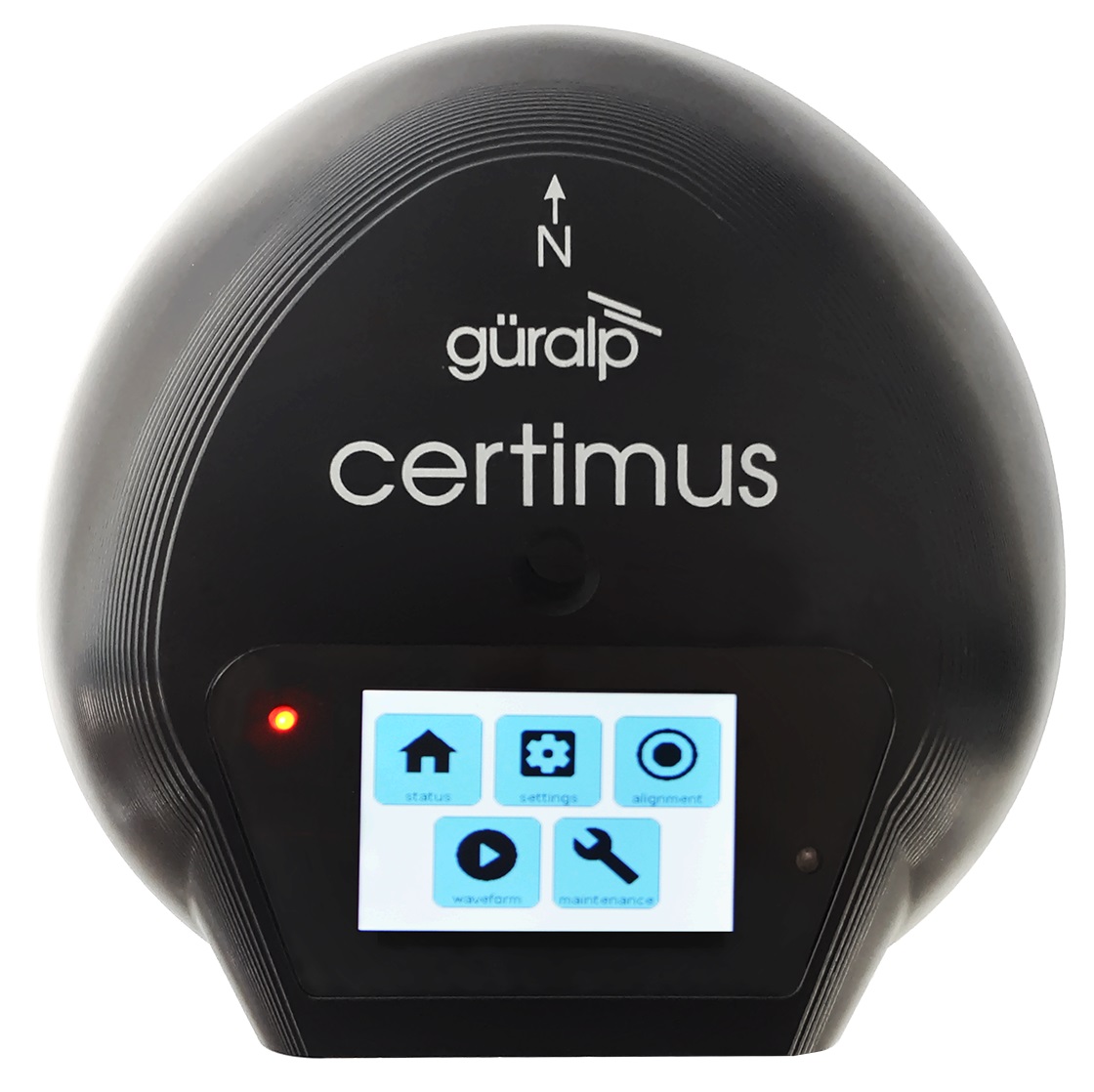

    스마트 광대역 속도계 (CERTIMUS)
    제품용도 차세대 지진계(MEDIUM MOTION SEISMIC STATION)
    제조사 Guralp Systems
    비고

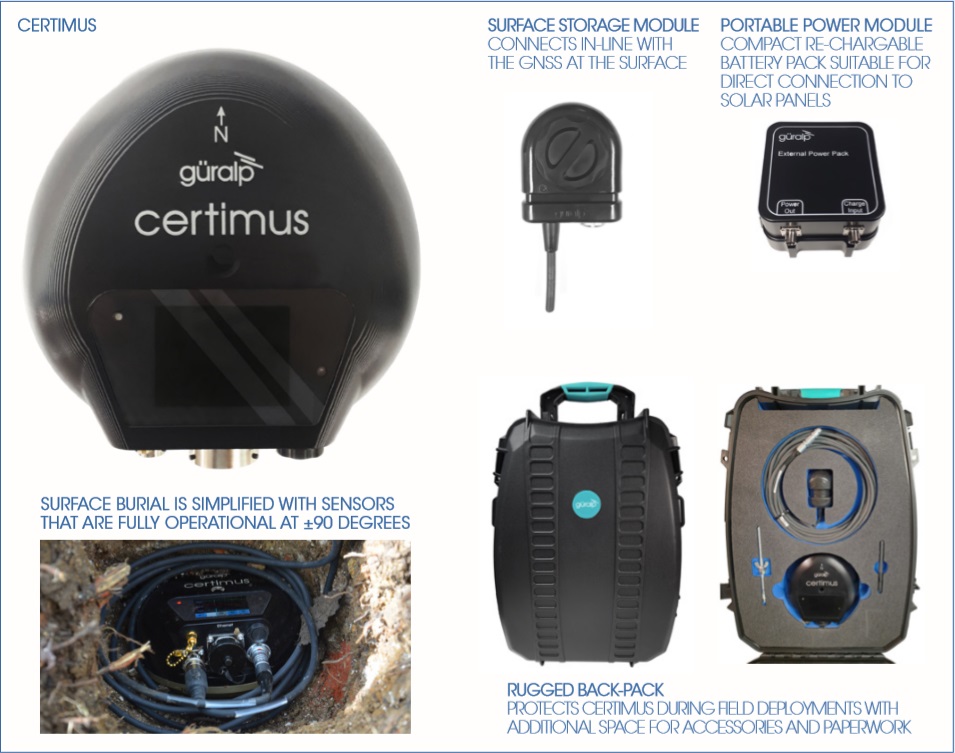

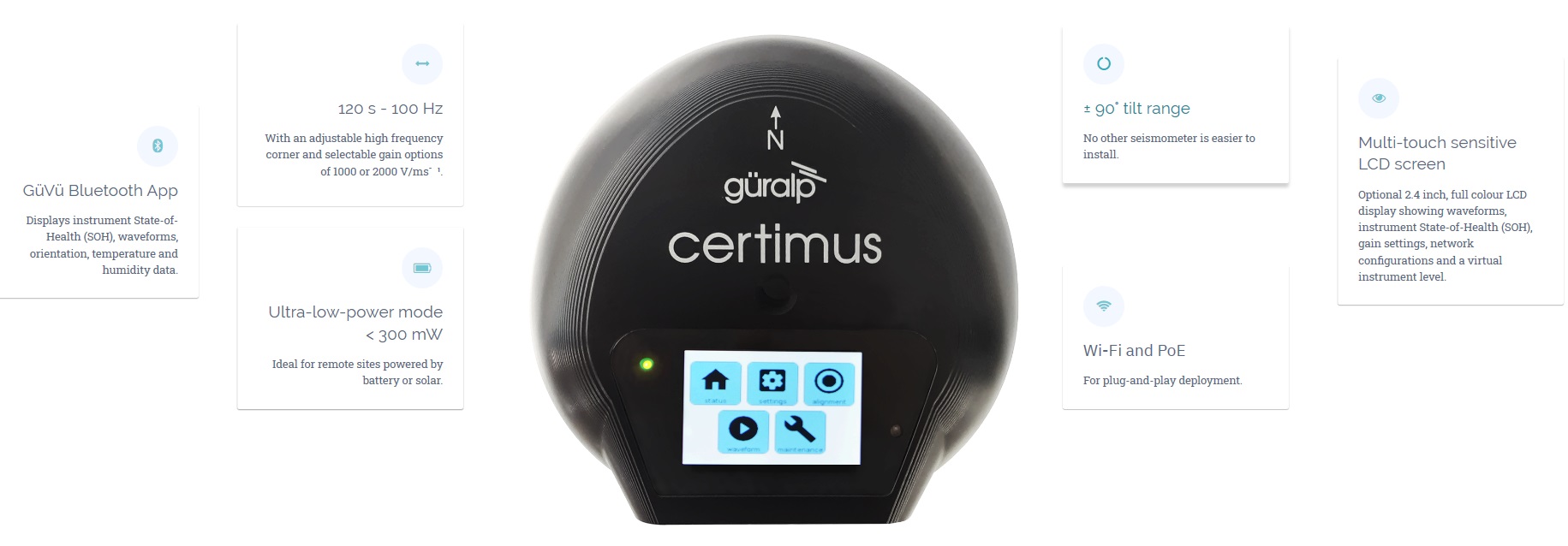

    • -이동식/고정식 지진계
      -디지털 3축 광대역 지진계
      -120 s to 100 Hz(사용선택 가능의 Highpass frequency corner)
      -선택 가능한 두개의 sensitivity options (2000 or 1000 V/ms-1 equivalent)
      -+/- 90도의 설치 각도에서도 운영가능
      -SoH 모니터링 시스템을 갖춘 Internal Minimus 24-bit digitiser
      -초 저전력 모드< 300mW
      -64GB dual redundant micro SD (other options available)
      -LCD 터치스크린를 통한 제어

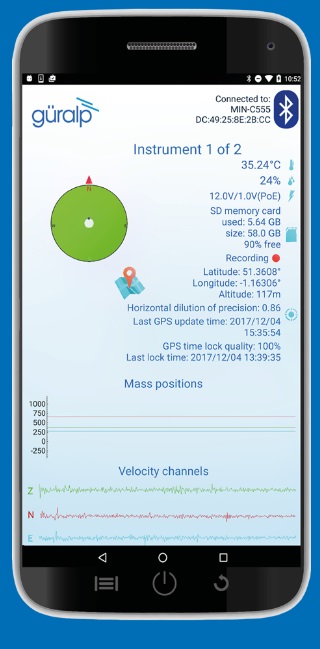

      -블루투스를 통한 접속 및 제어가능 (GuVu App - Android and iOS)
      -방수 하드 아노다이징 알루미늄 처리 (IP68 방수방진)
      -PTP timing or GNSS (GPS, GLONASS, BeiDou or Galileo) 을 통한 시간 동기화
      -Guralp Discovery 소프트웨어 및 웹브라우져를 통해서 장비에 접속 및 제어 가능

상세정보

Guralp Systems

모델명 : 스마트 광대역 속도계 (CERTIMUS)

제품용도 : 차세대 지진계(MEDIUM MOTION SEISMIC STATION)

스마트 광대역 속도계 (CERTIMUS)

상세규격:

구성 : 3축 (ZNE)

응답 주파수 : 120 s (0.0083) – 100 Hz

Output sensitivity(출력 민감도) : 1000 V/ms?¹ or 2000 V/ms?¹

Dynamic range(동적범위) : > 149 dB

Self-noise : 173 dB at 10 seconds

Operational tile range : ± 90°

선형성(Linearity): > 95 dB

Centering : Automatic



CALIBRATION(auto calibration 기능)

Calibration controls: Sine, step or broadband noise, all with adjustable amplitude and frequency

CONTROL

Offset zeroing: Automatic on start-up and on user comman



디지타이저(데이터로거) 성능

타입 : Delta-sigma

분해능 : 32-bit

Dynamic range(동적범위) : > 136.5 dB at 100 samples per second

Decimation filter rejection : 170 dB



사용자 인터페이스 / 소프트웨어

설정 및 제어: (Ehternet) Güralp Discovery 소프트웨어(무료), 웹브라우저, GuVu 앱(블루투스 통신, Android 와 iOS 지원)



데이터 통신 방식

Data recording formats: miniSEED (metadata stored in Station XML and dataless SEED formats)

Data streaming protocols via Ethernet: Data streaming protocols: GCF (Scream!) GDIlink* and SEEDlink* (*metadata sent in RESP, Station XML and dataless SEED file formats)



내장 데이터 메모리

•플래시 메모리 : 64GB 내장 메모리(Dual-redundant)와 micro SD 카드



소프트웨어

운영 체제: Windows, Linux, macOS

통신 : Ethernet(10/100/1000BASE-T), PoE, Wi-Fi



전원

입력 전압 범위 : 10-36 VDC 또는 Power over Ethernet(PoE, , 랜선을 통한 전원 공급 기능 지원)?

소비 전력 : 2.2 W(GPS or Ethernet 제외)

Ultra-low-power-mode : 300 mW (GNSS and Ethernet are disabled, output rate is fixed at 250 samples per second)



물리적/환경 특성

동작 온도 : -20 ~ 60°C

동작 습도 : 0 ~ 100%

방수 성능 : IP68

무게: 3 kg

크기 : 165 mm(지름) * 84 mm(높이)

다운로드

Certimus Certimus 카탈로그
