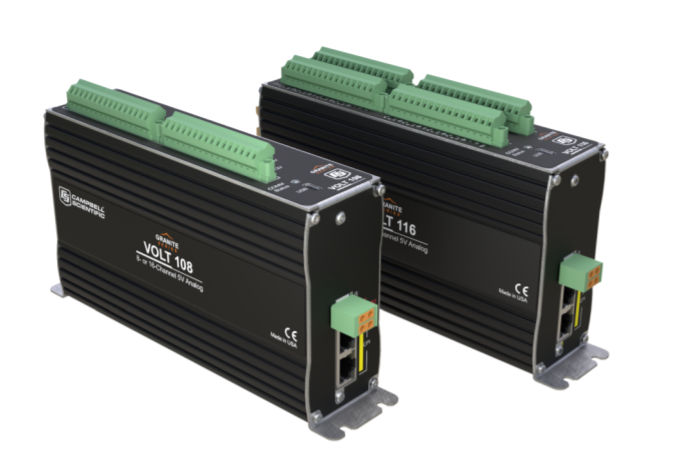

    GRANITE VOLT108/116
    제품용도 GRANITE 아날로그 모듈
    제조사 Campbell Scientific
    비고
    • - VOLT108 : 8개의 디프렌셜 채널, 2개의 여기 채널(전압/전류), 1개의 SW12V 출력 채널, 2개의 SW5V 출력 채널, 1개의 12V 출력 채널
      - VOLT116 : 16개의 디프렌셜 채널, 4개의 여기 채널(전압/전류), 2개의 SW12V 출력 채널, 4개의 SW5V 출력 채널, 2개의 12V 출력 채널

      - 측정 속도 : 최고 3 kHz (fast (100 μs) input settling 설정시)
                          최고 30 kHz 의 burst sample rate
      - A/D 변환기 : 24 비트
      - 전압 측정 범위 : ±5000 mV, ±1000 mV, ±200 mV 입력 범위 지정 가능

상세정보

Campbell Scientific

모델명 : GRANITE VOLT100

제품용도 : GRANITE 아날로그 모듈

GRANITE VOLT100

• 입력 전압 : 9.6 ~ 32VDC

• 정확도 : ±(0.04% of reading + offset), 0° to 40°C
             ±(0.06% of reading + offset), -40° to 70°C
             ±(0.08% of reading + offset), -55° to 85°C



• 동작 온도 : -40° to +70°C (표준), -55° to +85°C (확장)

• 입력 범위 : ± 5000mV, ± 1000mV 및 ± 200mV

• 통신

  1. CPI : 로거와 통신용 포트. CPI 를 통한 CR6 로거와 통신 속도(Baud rate)는 50kbps - 1Mbps 에서 선택 가능

            통신 가능한 케이블 길이는 통신 속도, 노드의 갯수, 케이블 품질, 노이즈 환경에 따라 다르지만 보통 700미터 까지는 통신 가능

  2. USB: USB 2.0, PC 연결용. Device Configuration Utility 로 모듈 설정 및 OS업데이트

• 크기 : 20.3 x 12.7 x 5.1cm

• 무게 : 0.8kg

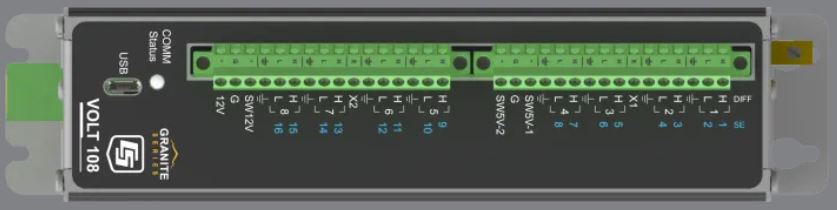

  VOLT108 : 8개의 디프렌셜 채널, 2개의 여기 채널(전압/전류), 1개의 SW12V 출력 채널, 2개의 SW5V 출력 채널, 1개의 12V 출력 채널

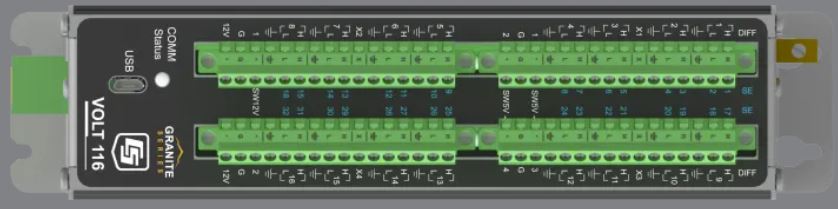

  VOLT116 : 16개의 디프렌셜 채널, 4개의 여기 채널(전압/전류), 2개의 SW12V 출력 채널, 4개의 SW5V 출력 채널, 2개의 12V 출력 채널

다운로드

Granite volt108 Granite volt108 카탈로그 (영문)
Granite volt116 Granite volt116 카탈로그 (영문)

호환제품

GRANITE Chassis GRANITE 모듈 케이스 Campbell Scientific
