    OTT CBS
    제품용도 지표수위 모니터링(bubbler sensor)
    제조사 OTT
    비고
    • - 지하수, 지표수위 모니터용 센서
      - 수위 측정
      - 측정 범위 : 0 ~ 15m 또는 0 ~ 30m
      - 정확도 : ± 5mm (표준 및 30m 버전), ± 3 mm (high accuracy version)
      - 인터페이스 : SDI-12, RS-485 (using SDI-12), or 4  ~ 20 mA

상세정보

OTT

모델명 : OTT CBS

제품용도 : 지표수위 모니터링(bubbler sensor)

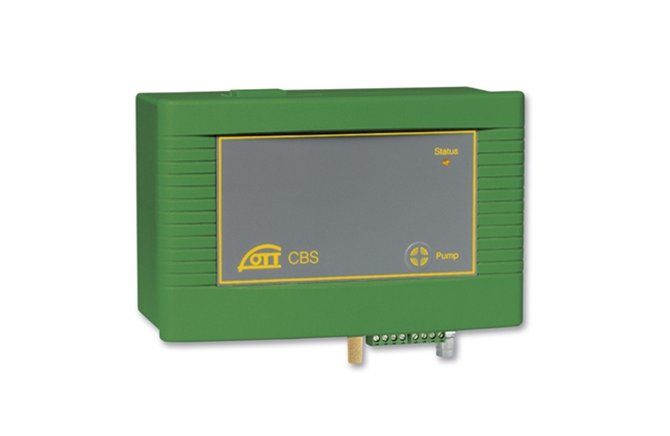

OTT CBS

▶제원

측정 범위
   Standard 및 USGS 사양 버전  0 ~ 15 m (0 ~ 50 ft)
   30m 측정 범위 버전  0 ~ 30 m (0 ~ 100 ft)
   분해능 1mm (0.01 ft)
   정확도
     Standard 및 30m 측정 범위 버전 ± 5mm
     USGS 사양 버전 0 ~ 15 ft : ± 0.01 %
15 ~ 50 ft : 측정 값의 ± 0.065 % 또는 0.02ft 중 작은 쪽
단위 m, ft, bar, PSI
전원
   인터페이스 4 ~ 20 mA, SDI-12, SDI-12 via RS-485
   전원 공급 10 ~ 30 V DC, 일반적으로 12 / 24V DC
전원 소비
   측정 간격 1 분 typ. 320 mAh/일
   측정 간격 15 분 typ. 25 mAh/일
하우징 재료 ABS
치수 L x W x H 165mm x 205mm x 115mm
무게 약 1,500g
보호 등급 IP43
환경 조건
   작동 온도 -20 ~ +60 °C
   보관 온도 -40 ~ +85 °C
   상대 습도 10 ~ 95 %; 응축되지 않음
측정 튜브 내경 typ. 2mm 또는 4mm

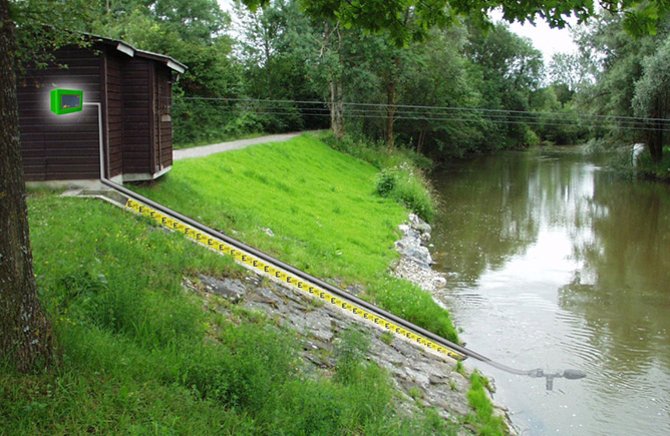

▶ 설치 예
