수질/수위/유속 센서
-
-
OTT PLS 500
제품용도 수위, 수압, 수온센서 제조사 OTT 비고 - - 지하수, 지표수
- 수위, 압력, 수온 측정
- 측정범위 : 0~10, 20, 40, 100
- 출력 : SDI-12, RS-485
- - 지하수, 지표수
상세정보
OTT
모델명 : OTT PLS 500
제품용도 : 수위, 수압, 수온 센서

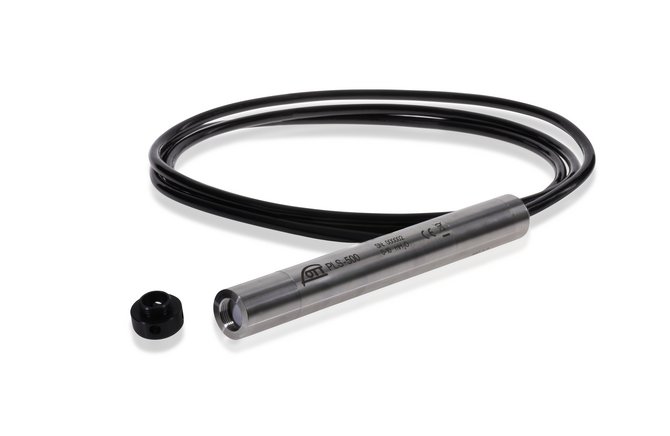

OTT PLS 500
▶ 제원
| 수위(수압) 측정 | |
| 측정 범위 | 0 ~ 10 m, 20 m, 40 m, 100 m / 0 ~ 1, 2, 4, 10 bar 0 ~ 33 ft, 66 ft, 131 ft, 328 ft / 0 ~ 14.5, 29, 58, 145 psi |
| 분해능 | 0.001m / 0.1cm / 0.0001bar / 0.1mbar 0.001 ft / 0.001 inch / 0.0001 psi |
| 정확도 (선형성 + 히스테리시스) | ± 0.05 % FS |
| 정확도 (선형성 + 히스테리시스) USGS OSW 0 ~ 10m / 0 ~ 1 bar |
± 0.3 mbar / 0 ~ 310 mbar (± 0.01 ft / 0 ~ 10 ft) ± 0.5 mbar / 310 ~ 1000 mbar (± 0.017 ft / 10 ~ 33 ft) |
| 장기 안정성(선형성 + 히스테리시스) | ± 0.1 % FS |
| 단위 | m, cm, mm, bar, mbar, kPa / ft, inch, psi |
| 수압 센서 | 세라믹 / 온도 보상 |
| 온도 보상 작동 범위 | -20 °C(ice free) ~ +70 °C |
| 수온 | |
| 측정 범위 | -40 °C ~ +70 °C |
| 분해능 | 0.01 °C |
| 정확도 | ± 0.15 °C; Typ. ±0.05°C |
| 단위 | °C / °F |
| 내부 상대 습도 | |
| 측정 범위 | 0 ~ 100% RH (non-condensing) |
| 분해능 | 1% RH |
| 정확도 | ± 3% (0~100% RH) / Typ. ± 2% (10~80% RH) |
| 단위 | % RH |
| 전원 | |
| 소비 전압 | 5.5 ~ 28.8 V DC, Typ. 12/24 V DC |
| 전력 소비 - 절전 모드 | 250µA 미만; Typ. 15µA |
| 전력 소비 - 활성 모드 | 4mA 미만; Typ. 2.9mA |
| 통신 | |
| Physical interfaces | SDI-12, RS-485 |
| RS-485 protocols | SDI-12 (V1.4), Modbus RTU |
| 측정 | |
| 측정 값 | 수위/수압, 내부 상대 습도, 수온, 센서 위치 |
| Value processing | 측정간격동안의 수압 또는 수위의 평균/중간/최소/최대값 측정간격동안의 수압 또는 수위의 표준편차 |
| 측정 간격 | 0.5 초 ~ 59.5 초 (1.5 초 default) |
| 환경조건 | |
| 작동온도 | -20 °C ~ +70 °C |
| 보관온도 | -40 °C ~ +80 °C |
| 습도 | 0% ~ 100% |
| IP 등급(센서) | IP68 |
| 크기/무게 | |
| 압력 센서 | L X Dia. : 194 x 22mm |
| 케이블 길이 | 2 ~ 200 m, ±1% / ± 5cm |
| 압력 센서 | ~ 650 g |
| 압력 센서 케이블 | ~ 55g/m |
| 재질 | |
| 하우징 | POM, 스테인리스 스틸 1.4539 (904 L); 해수 내성 |
| Membrane | AI203 세라믹 |
| 케이블 재킷 | PUR (UV resistant) |
| Regulatory | |
| FCC | FCC/ICES SDoC FCC part 15 Rules Section §15.109 |
| CE | IEC61326-1:2013 |
| DIN EN ISO 4373 |
Measurement reliability / perfomance class 1 |
|
|
▶ 악세서리
다운로드
| OTT PLS 500 | OTT PLS 500 카탈로그(영문) |
