산소발생 측정장비

  • 산소발생 측정장비 > 기체상 산소측정 시스템

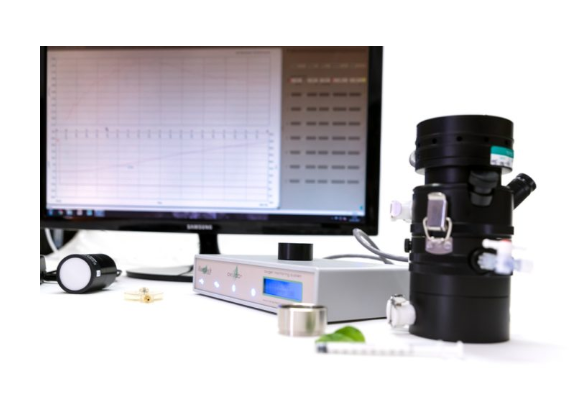

    Leaflab 2+ System
    제품용도 고급 광합성 및 호흡 연구를 위한 기상 산소 전극 시스템
    제조사 Hansatech
    비고
    • -PC 운영 USB Oxylab + 전극 제어 장치
      -효과적인 시료 / 센서 온도 제어를위한 이중 워터 재킷이있는 LD2 / 3 기상 전극 챔버
      -사용자 정의 PFD 라이트 테이블을 통한 자동 제어 기능이있는 LH36 / 2R LED 광원 (최대 750μmol m-2 s-1)
      -10cm2의 잎디스크 시료에서 가스상 측정에 적합
      -산소 신호의 24 비트 고해상도 측정
      -16 비트 분해능으로 보조 신호 측정을위한 통합 시스템
      -산소 및 보조 신호의 온보드 LCD 판독 값
      -추가 시스템 구매를 통한 2 채널 기능
      -광원 교정을위한 QSRED 센서
      -데이터 수집, 하드웨어 제어 및 데이터 분석을위한 OxyTrace + Windows® 소프트웨어
      -산소 신호의 실시간 0V ? 4.5V 아날로그 출력.

상세정보

Hansatech

모델명 : Leaflab 2+ System

제품용도 : 고급 광합성 및 호흡 연구를 위한 기상 산소 전극 시스템

Leaflab 2+ System

측정 범위:

 O2 : 0 % – 100 %

 pH : 0pH – 14pH

 보조 : 0V – 4.096V

 신호 입력 :

 S1 O2 전극 (SMB)

 pH / ISE (BNC)

 보조 (8 핀 미니 DIN)

 QTP1 + PAR / 온도 프로브 (6 핀 미니 DIN)

 솔류션:

 O2 : 0.0003 % (24 비트)

 pH : 0.0006pH (16 비트)

 보조 : 62.5µV / 비트 (16 비트)

 분극 전압 : 700mV

 입력 감도 : 0nA – 9,000nA

 마그네틱 교반기 : 소프트웨어로 제어되는 150rpm – 900rpm (% 단위)

 샘플링 속도 : 0.1 판독 / 초 – 10 판독 / 초

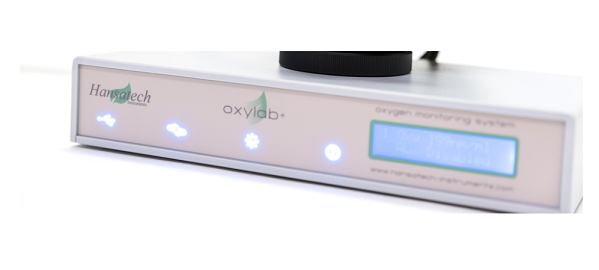

 전자 제품 :

 마이크로 컨트롤러 : 32MHz에서 실행되는 16 비트 고성능 CPU

 ADC : 듀얼, 저전력

 16/24 비트 시그마 델타

 디스플레이 : 61 x 2 문자 청색 LCD

 통신 : USB 2.0

 아날로그 출력 : 0V – 4.5V O2 신호

 치수 (HWD) : 250mm x 125mm x 65mm

 무게 : 630g

 전원 : 95V – 260V 범용 입력 주전원 공급 장치. 출력 12V DC 2.5A

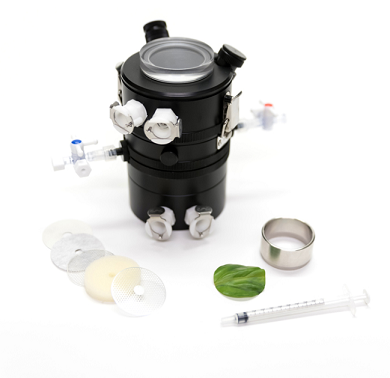

LD2 / 3 전극 실

 적합성 : 기상 광합성 / 호흡

 건축 : 검은 아세탈

 샘플 챔버 : 리프 챔버 (7.5cc)

 샘플 영역 : 10cm2

 광학 포트 : FMS 1+ 및 FMS 2+ 변조 형광 계용 캐스트 아크릴 상단 창, 광학 포트 (16mm 직경) 및 형광 측정 포트

 온도 제어 : 순환 수조에 연결된 이중 워터 재킷

 치수 (DH) : 100mm x 130mm

 무게 : 650g.

S1 산소 전극 디스크

전극 유형 : Clark 형 편광 산소 센서

전극 출력 : 일반적으로 21 % O2에서 1.6µA

잔류 전류 : 일반적으로 0 % O2에서 0.04µA

응답 시간 : 10 – 90 %, 일반적으로 <5 초

산소 소비량 : 일반적으로 <0.015µmol / hr-1

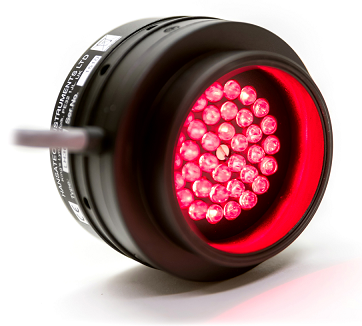

LH36 / 2R 광원

광원 : 36 개의 빨간색 LED 어레이

제어 : Oxylab + 및 OxyTrace + 소프트웨어를 통해

파장 : 660nm 피크 파장

냉각 : 일체형 자동 냉각 팬

강도 : 최대 900 μmol m-2 s-1

차원 : 74mm x 52mm

무게 : 270g

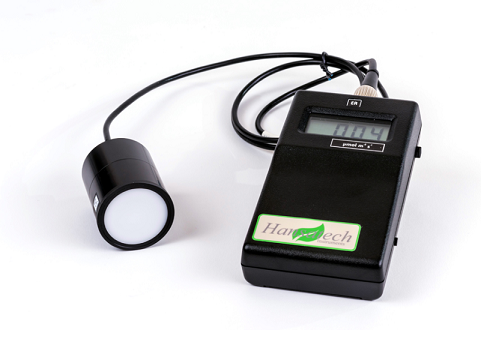

QSRED 양자 센서

측정 범위 : 3 μm에서 0 μmol m-2 s-1 – 2,000 μmol m-2 s-1 (0 μmol m-2 s-1 – 20.00 μmol m-2 s-1, 0 μmol m-2 s-1 – 550nm – 750nm 파장 대역에서 – 200.0 μmol m-2 s-1, 0 μmol m-2 s-1 – 2,000 μmol m-2 s-1)

해결:

0 μmol m-2 s-1에서 1 μmol m-2 s-1 – 2,000 μmol m-2 s-1

0 μmol m-2 s-1에서 0.1 μmol m-2 s-1 – 200.0 μmol m-2 s-1

0 μmol m-2 s-1에서 0.01 μmol m-2 s-1 – 20.00 μmol m-2 s-1

PAR 센서 : 백색 아세탈 디퓨저 (37mm 직경)와 실리콘 포토 다이오드 / 광학 필터 조합

신호 디스플레이 : LCD가 장착 된 휴대용 디스플레이 장치. 측정 값의 0V – 2V 아날로그 출력

전원 요구 사항 : 1 x 9V PP3 셀

치수 표시 (HWD) : 146mm x 78mm x 35mm

무게 : 238g (배터리 포함).?



다운로드

Leaflab 2+ System Leaflab 2+ System 카탈로그 (영문)
