    EC155 Closed-Path Gas Analyzer
    제품용도 이산화탄소/수증기 농도 측정센서
    제조사 Campbell Scientific
    비고
    • - 이산화탄소와 수증기 농도를 측정하는 장치
      - 폐회로 타입의 적외선 흡수분석기
      - 측정 부피의 영향 최소화
      - 측정시 온도보정 기능 채택
      - 에디 공분산 플럭스 측정을 위해서 특별히 설계됨
      - CSAT3A 3차원 초음파 풍속계와 같이 사용
      - 낮은 소비 전력, 견고한 디자인

상세정보

Campbell Scientific

모델명 : EC155 Closed-Path Gas Analyzer

제품용도 :  이산화탄소/수증기 농도 측정센서



EC155



• EC155 Closed-Path Gas Analyzer (이산화탄소 & 수증기 측정)



• 일반사항

  - 이산화탄소와 수증기 농도를 측정하는 장치
  - 폐회로 타입의 적외선 흡수분석기
  - 측정 부피의 영향 최소화
  - 측정시 온도보정 기능 채택
  - 에디 공분산 플럭스 측정을 위해서 특별히 설계됨
  - CSAT3A 3차원 초음파 풍속계와 같이 사용
  - 낮은 소비 전력, 견고한 디자인



• CPEC200  closed path eddy covariance (EC) flux system

  - 비전문가인 사용자가 가스 흡입 시스템을 구성할 필요가 없도록 펌프와 튜빙 및 흡입 제어 시스템을 제공

  - 가스분석기는 정기적으로 보정이 필요한데, 편리한 자동 보정 시스템 제공


• 향상된 디자인 구성과 설계

  - 기존에 공기역학적, 소비전력, 공간변위 그리고 동시성에 관한 문제점을 해결

  - 측정 부피의 영향을 최소한 시킴
  - 소비전력은 단지 5와트임
  - 고속 측정에서도 EC155과 CSAT3A에서도 데이터의 시각 일치(시각동기화)


• 성능

  - 기본 측정속도 : 150Hz

  - 출력 대역폭: 사용자에 따라서, 5, 10, 12.5 혹은 25Hz

  - 운영 온도 범위: -30oC ~ +50oC

  - CO2측정 성능
    온도에 따른 최대 오차범위 (25°C에서 731.6 mg/m3 CO2가스로 측정):
       -30°C ~ +15°C:  ±0.3 mg/m3/°C (±0.164 µmol/mol/oC)
        35°C ~ 50°C:  ±0.4 mg/m3/°C (±0.219 µmol/mol/oC)

     CO2  제로상태서 온도에 따른 최대 오차범위:

       -30°C ~ +15oC:  ±0.15 mg/m3/°C (±0.0820 µmol/mol/oC)
        15°C ~ 35°C: ±0.25 mg/m3/°C  (±0.137 μmol/mol/°C)
        35°C ~ 50°C: ±0.3 mg/m3/°C  (±0.164 μmol/mol/°C)

     온도상승에 따른 오차범위: (최대): ±0.1% of reading/°C

     수증기 민감도 : (최대): 5.6 x 10-5 mol CO2 /mol H2O

  - H2O 측정 성능

     온도에 따른 최대 오차범위 (25°C에서 9 g/m3H2O 를 가지고 측정):

        15° ~ 45°C: ±0.01 g/m3/°C  (±0.0134 mmol/mol/°C)

     H2O 제로상태서 온도에 따른 최대 오차범위 : -30° ~ 0°C: ±0.01 g/m3/°C  (±0.0134 mmol/mol/°C)

         0° ~ 50°C: ±0.005 g/m3/°C  (±0.00668 mmol/mol/°C)

     온도상승에 따른 오차범위 : (최대): ±0.15% of reading/°C

     이산화탄소 민감도 : (최대): ±0.05 mol H2O/mol CO2

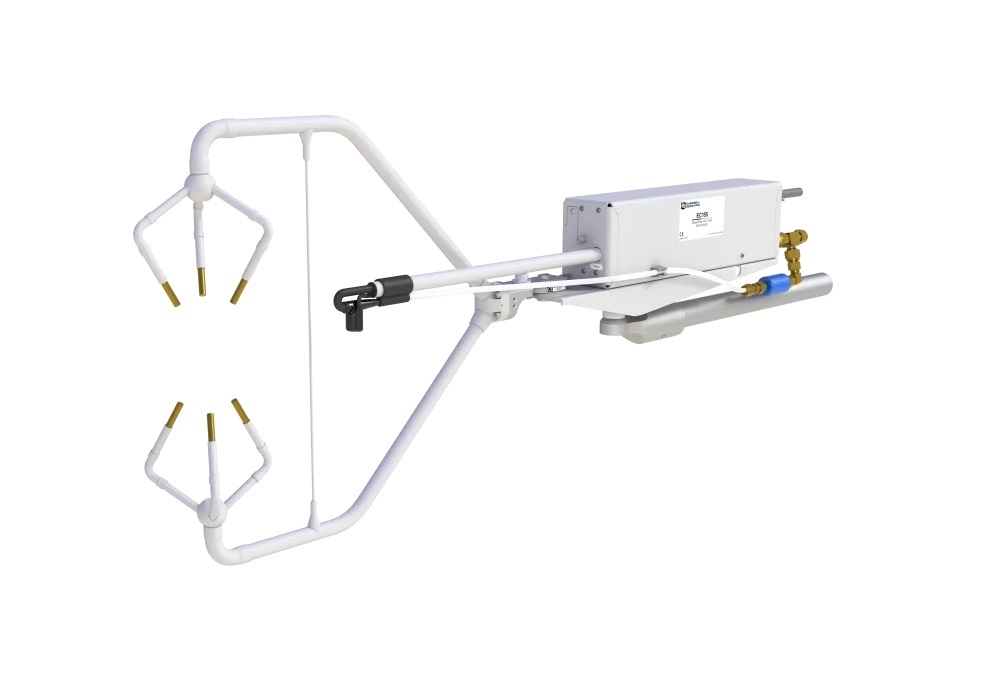

• EC155 과 CSAT3A 의 설치된 모습

다운로드

EC155 EC155 카탈로그 (영문)

호환제품

CSAT3A 3차원 풍속 측정센서 (초음파) Campbell Scientific
