Campbell Scientific

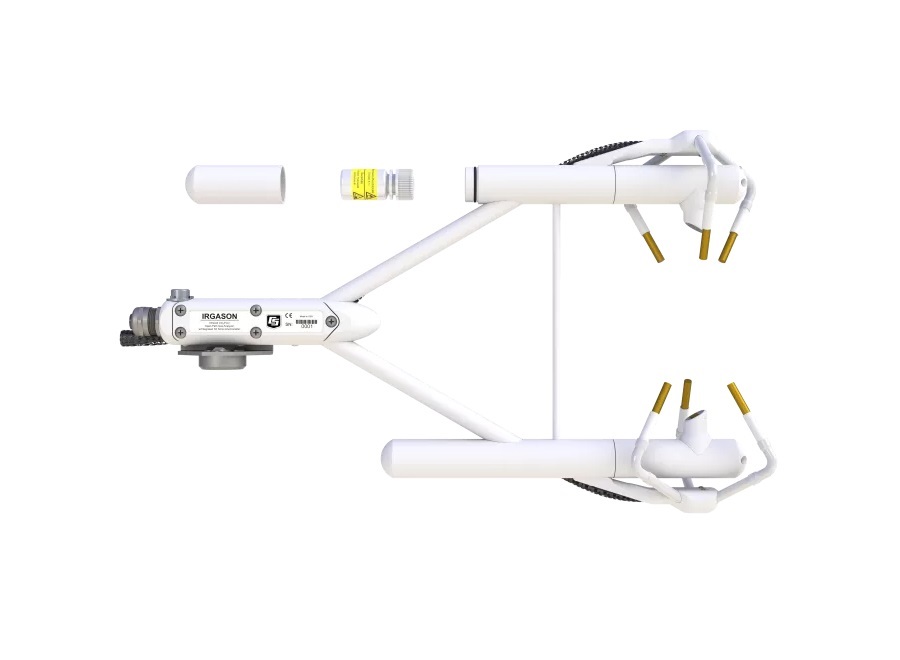

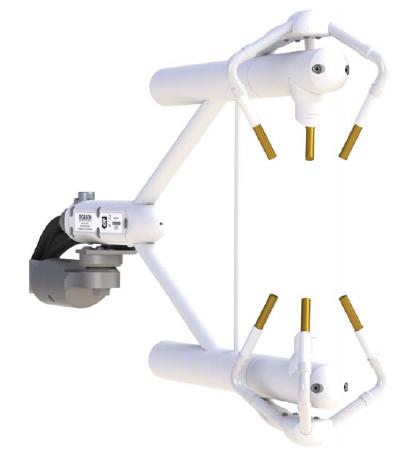

모델명 : IRGASON (EC150 + CSAT3)

제품용도 : 이산화탄소/수증기 농도 측정센서 및 3차원 풍향/풍속 측정

IRGASON (EC150 + CSAT3 복합체) - 최적화 시킨 에디측정 디자인



▶ 일반사항

• 이산화탄소와 수증기 농도를 측정하는 장치

• 개회로 타입의 적외선 흡수분석기

• 에디 공분산 플럭스 측정을 위해서 특별히 설계됨

• 낮은 소비 전력, 견고한 디자인



▶ 향상된 디자인 구성과 설계

• 기존에 공기역학적, 소비전력, 공간변위 그리고 동시성에 관한 문제점을 해결

• 소비전력은 단지 5와트임

• 고속 측정에서도 EC150과 CSAT3A에서도 데이터의 시각 일치(시각동기화)



▶ 3차원 SONIC 성능

• 측정범위 : 0 ~ 60 m/s(풍속의 X, Y, Z 및 기온)

• 기동풍속 : 0.01 m/s

• 정확도 : 0.04m/s(X, Y), 0.02m/s(Z)



▶ 가스분석기 성능

• 기본 측정속도 : 150Hz

• 출력 대역폭: 사용자에 따라서, 5, 10, 12.5 혹은 25Hz

• 운영 온도 범위: -30oC ~ +50oC

• CO2측정 성능

           온도에 따른 최대 오차범위 (25 oC에서 731.6 mg/m3 CO2가스로 측정):
                     -30o~ +15oC:  ±0.3 mg/m3/oC (±0.164 µmol/mol/oC)
                     35o~ 50oC:  ±0.4 mg/m3/oC (±0.219 µmol/mol/oC)

           CO2  제로상태서 온도에 따른 최대 오차범위:
                     -30oC ~ +15oC:  ±0.15 mg/m3/oC (±0.0820 µmol/mol/oC)
                     15oC~ 35°C: ±0.25 mg/m3/°C  (±0.137 μmol/mol/°C)
                      35° ~ 50°C: ±0.3 mg/m3/°C  (±0.164 μmol/mol/°C)

           온도상승에 따른 오차범위: (최대): ±0.1% of reading/°C

           수증기 민감도: (최대): 5.6 x 10-5 mol CO2 /mol H2O

• H2O 측정 성능

           온도에 따른 최대 오차범위 (25°C에서 9 g/m3H2O 를 가지고 측정): 15° ~ 45°C: ±0.01 g/m3/°C  (±0.0134 mmol/mol/°C)

           H2O 제로상태서 온도에 따른 최대 오차범위:
                    -30° ~ 0°C: ±0.01 g/m3/°C  (±0.0134 mmol/mol/°C)
                     0° ~ 50°C: ±0.005 g/m3/°C  (±0.00668 mmol/mol/°C)

           온도상승에 따른 오차범위: (최대): ±0.15% of reading/°C

이산화탄소 민감도: (최대): ±0.05 mol H2O/mol CO2

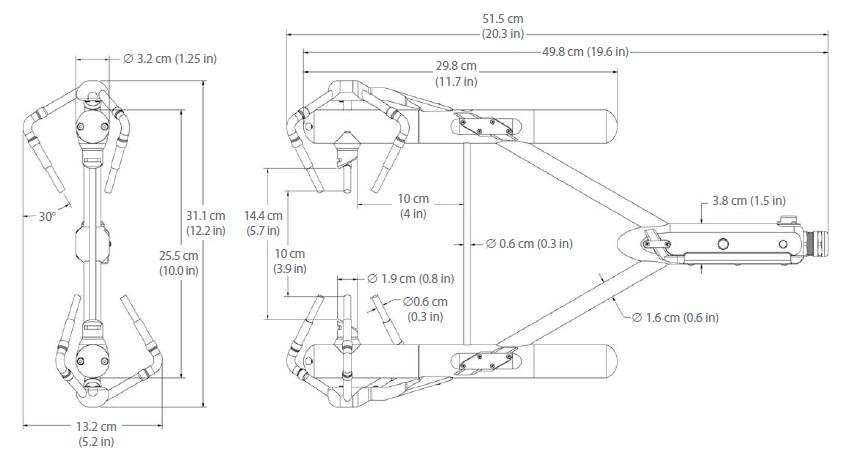

▶ IRGASON 모식도
