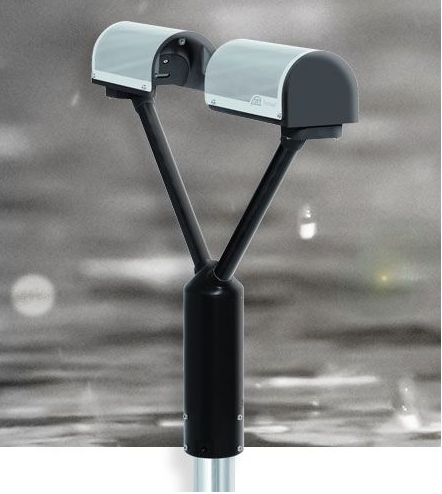

    Parsivel²
    제품용도 광학우적계
    제조사 OTT
    비고
    • - 레이저 빔을 이용하여 강우의 입자를 측정하는 장비
      - 8종의 강수유형(비/눈/이슬/우박 등)을 구분
      - 강우입자 사이즈/낙하속도 측정
      - 강우속도, 강수량, 총 강우량, 입자분포, 강우운동에너지, 레이저반사율,
        시정값 등 다양한 정보를 제공
      - 전파 강수계, 소형레이더 및 강우량계 비교검증에 이용
      - WMO 가이드를 준수한 제품
      - 공기 중 먼지 및 에어로솔 영향없는 오토광학필터 장착

상세정보

OTT

모델명 : Parsivel²

제품용도 : 광학우적계

Parsivel²

▶[주요 내용]

•레이저를 기반으로 하는 광학우적계(Disdrometer)
•모든 강우에 대한 입자크기와 속도 측정 가능
•8종의 강수유형(비/눈/이슬/우박 등)을 구분
•강우속도, 강수량, 총 강우량, 입자분포, 강우운동에너지, 레이저반사율, 시정값 등 다양한 정보를 제공
•공기 중 먼지 및 에어로솔 영향없는 오토광학필터 장착
•입자크기 및 속도에 대해 각각 32개의 class로 구별하여, 10초에서 1시간 간격으로 스펙트럼 자료 생성.
•raw 데이터를 가공하여 강우량 및 강우강도, 시정, 강우입자의 운동에너지와 레이더 반응도 정보 제공
•전파 강수계, 소형레이더 및 강우량계 비교검증에 이용
•WMO 가이드를 준수한 제품



▶[측정 사항]

•레이저 빔: 650nm
•표준사항 : EN 61326-1: 2013, CE compliant / 2014/30/EU, CE compliant
•레이저 등급 : 1(IEC/EN 60825-1:2014)
•레이저 측정영역: 180×30 mm (54 cm²)

•측정범위:
    . 입자크기: 액체타입 강수 0.2 ~ 8 mm / 고체타입 강수 0.2 ~ 25 mm
    . 입자속도: 0.2 ~ 20 m/s
•구간등급: 32 사이즈 / 32 속도 구간등급
•정확도: ±1 크기 클래스(0.2 ~ 2 mm), ±0.5 크기 클래스(> 2 mm)
•강수유형: 8개 타입 – drizzle, drizzle/rain, rain, maxed rain/snow, snow, snow grains, sleet, hail

•WMO 4680/4677(SYNOP), 6478 (METER/SPECI) & NWS table 가능
•강수유형의 Differentiation: sleet, rain, hail, snow > 97%
•강수강도 0.001~12000mm/h
•강우량 정확도: ±5%(액체타입), ±20%(고체타입)
•레이더 반응도(Z) : -9.999 ~ 99.999dBz
•운동에너지 : 0 ~ 999.999 J/(m^2h)
•강수시정 (MOR) : 0 ~ 20,000m
•측정간격 : 10초 – 60분
•전원 : 센서 10 – 28 VDC, 히팅 12/24 VDC
•소모전류 : 센서 1.5W (60mA @ 24 VDC), 히팅 50/100W (4A @ 12/24 VDC)
•포트 : RS485, SDI-12, Pulse, USB
•재질 : 해수에 내식성이 있는 알루미늄
•사용환경 : -40 … 70℃, 0 – 100% RH
•방수등급 : IP65
•표준사항 : EN 61326-1: 2013, CE compliant / 2014/30/EU, CE compliant

•PC 데이터 수집시 전용 소프트웨어(풀팩키지)를 권장함 [별도 구매사항]

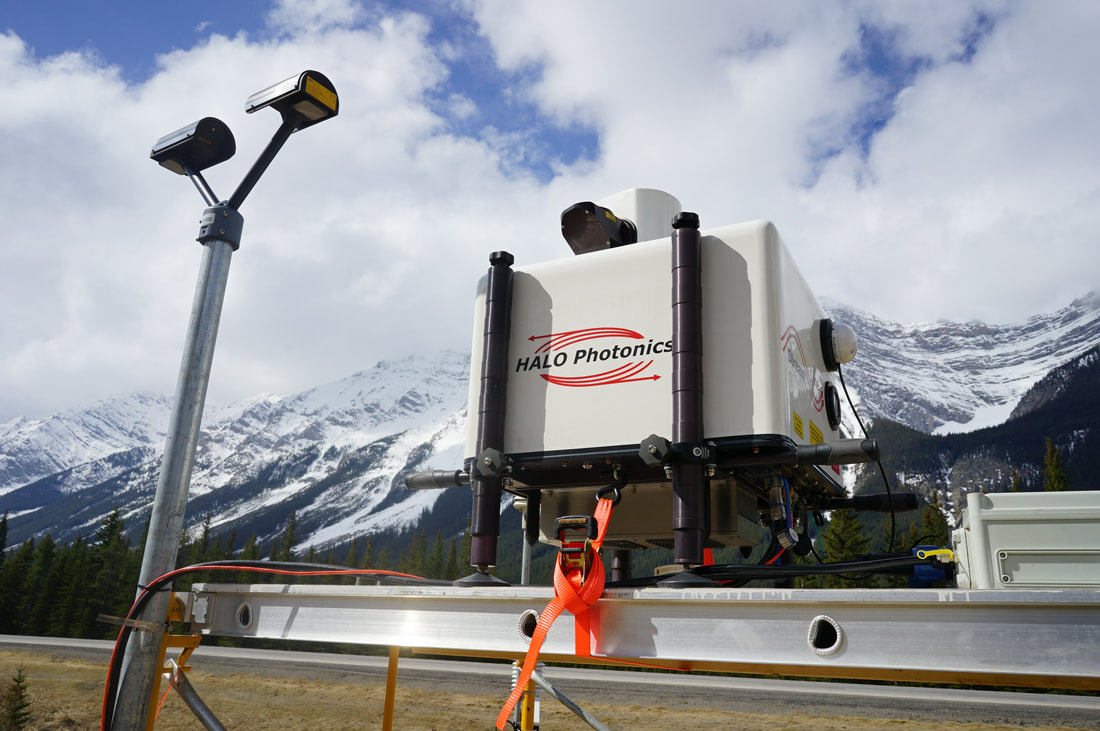

▶[ 활용 예시, Lidar / 전파 강수계 응용]

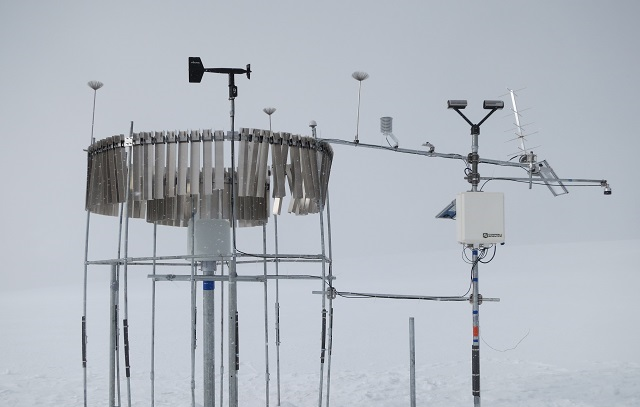

▶[ 활용 예시, 강설측정 및 눈결정 연구]
