OTT SVR 100
제품용도 비접촉식 소형 유속 레이더 센서(유속계) 제조사 OTT 비고 - - 레이더 유속계
- 측정 범위 : 0.08 ~ 15 m/s (0.26 ~ 49 ft./s)
- 프로토콜 : SDI-12, MODBUS
- - 레이더 유속계
상세정보
OTT
모델명 : OTT SVR 100
제품용도 : 비접촉식 소형 유속 레이더 센서

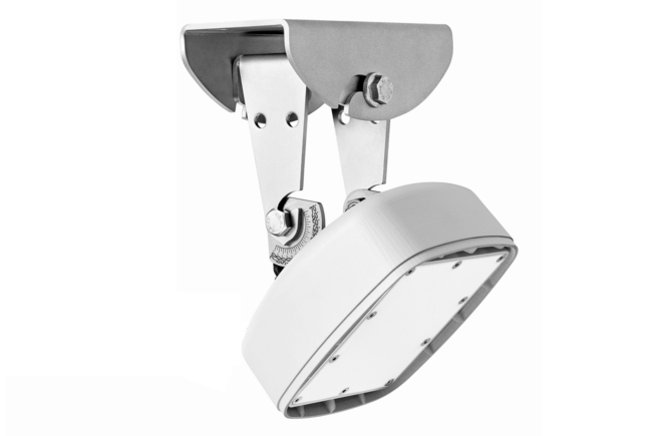

OTT SVR 100
▶ 제원
| 측정 범위 | 0.08 ~ 15 m/s (0.26 ~ 49 ft./s) |
| 분해능 | 0.1 mm/s, (0.0001 ft) |
| 정확도 | 측정 값의 ± 2 % |
| 레이더 개방 각도 | 방위각 12° / 고도 24° |
| 감지 거리 | 1 ~ 50m (3.3 ~ 164 ft) |
| 수면까지의 거리 | 0.5 ~ 25m (1.64 ~ 82 ft) |
| 레이더 주파수 | 24GHz (K-band) |
| 인터페이스 | |
| 직렬 인터페이스 | SDI-12, RS-232, RS-485 |
| 프로토콜 | SDI-12, MODBUS |
| 전원 공급 | 9 ~ 27 VDC |
| 전원 / 전류 소비 | |
| 활성화 | typ. 12VDC에서 112mA 미만 |
| 최대 전류 | 250mA 미만 |
| 치수 (L x W x H) | 134.5 x 114.5 x 80mm (5.3 x 4.5 x 3.2 인치) (마운팅 브래킷 제외) |
| 재질 | |
| 하우징 | ASA 및 알루미늄 |
| 라돔 | TFM PTFE |
| 마운팅 | 1.4301 (V2A) |
| 스위블 마운트의 회전 범위 | 가로 축 : ± 90° 세로 축 : ± 15° |
| 케이블 길이 | 10m (32.8 ft) |
| 무게 | 마운팅 브래킷 포함 : 820g (1.81 lbs.) 마운팅 브래킷 미포함 : 1530g (3.37 lbs.) |
| 작동 온도 | -40° ~ +85 °C (-40° ~ +185 °F) |
| 하우징 | IP 68 |
▶ 레이더 수신범위(Dimensions of the radar footprint)

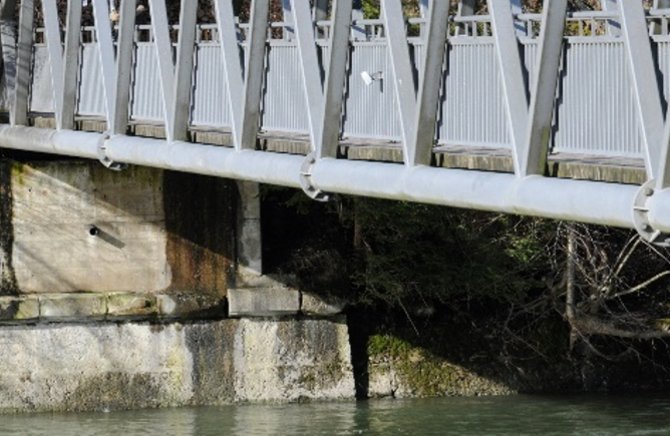

▶ 설치 예
다운로드
| SVR100 | SVR100 카탈로그 |
