데이터로거가 동작을 하지 않나요? 아마, 고장인 것 같나요? 2022-05-20 Read : 4145

데이터로거가 수리가 필요한지 결정할 수 있는 5가지 방법입니다



1. 전압측정기로 12V 와 G 단자 사이의 전압을 측정해 보세요. 11V 보다 높다면 정상입니다. 11V 보다 낮다면 전원 공급 장치쪽에 문제가 있는 것입니다. 충전 장치나 배터리 상태를 점검하세요.

A multimeter and datalogger



2. 데이터로거의 AG와 G 사이의 저항을 측정해 보세요. AG 와 G 채널은 서로 전기적으로 연결되어 있습니다. 정상이라면 2ohm 이하의 값이어야 합니다. 만약, 2ohm 보다 훨씬 큰 값이라면 데이터로거는 수리를 받아야 합니다. 간혹, 전원 공급 장치에서 발생하는 써지가 AG 를 끊어버릴 수 있고 이것으로 인해서 로거가 센서의 출력 전압값을 잘못 읽을 수 있습니다. ​



3. 간혹, 데이터로거에서 12V 를 사용하는 센서들이 문제를 일으킬 수도 있습니다. 이것을 확인하는 방법입니다.

Screwdriver

1) 데이터로거의 전원을 끄세요.

2) 일자 드라이버로 12V 전원을 사용하는 센서들을 모두 제거하세요.

3) 데이터로거 전원을 켜세요. 로거가 정상으로 돌아왔다면 12V 를 사용하는 센서들 중 하나가 문제를 만든 원인입니다.​



4. 데이터로거 스스로 자신을 측정할 수 있는지 확인하세요.



1) 데이터로거는 자신에게 공급되고 있는 전압을 스스로 측정할 수 있습니다. 11에서 13V 값이 보통 정상적인 범위 입니다. 만약 9V 이하이거나 16V 이상의 값이 나타나고 있으면 데이터로거에 문제가 생긴 것입니다. 수리를 의뢰하세요.



2) 데이터로거는 자체 온도센서가 있습니다. 온도값(PTemp)을 확인해서 정상적인 온도값이 나오고 있는지 확인하세요.

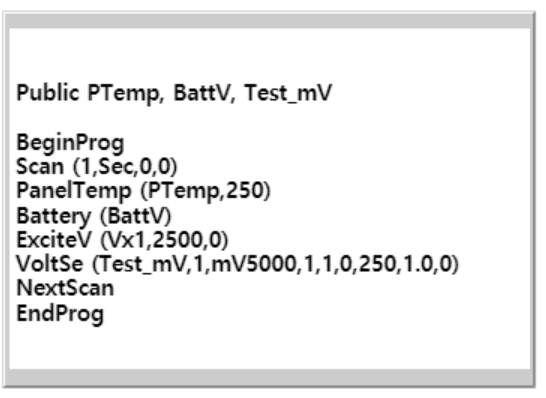

3) 아날로그 출력값과 전압을 읽은 값을 비교하세요. 왼쪽의 로거 프로그램을 로거에 send 하고 SE1 과 Vx1 을 서로 전선으로 연결을 합니다. SE1 에 입력되는 전압. 즉, Test_mV 값이 2500 이면 정상입니다. ​





5. 센서로 인해서 문제가 발생하고 있는지를 확인하는 방법입니다.

CR1000 datalogger

1) 로거의 전원을 끄세요. 그리고 로거에 연결된 모든 센서들을 제거하세요.



2) 센서를 하나만 연결하고 로거의 전원을 켜세요. 그 센서의 값이 정상인지 확인하세요.



3) 정상이라면 또 하나의 센서를 연결해서 그 센서의 값이 정상인지 확인하세요. 이와 같이 계속 하나씩 센서를 연결하면서 문제를 일으키는 센서를 찾을 수 있습니다.  ​



홍경하 팀장 / 엔지니어링 사업부​
