2019` 경남테크노파크 로봇성능평가 시스템 장비 설치 2022-07-26 Read : 3838

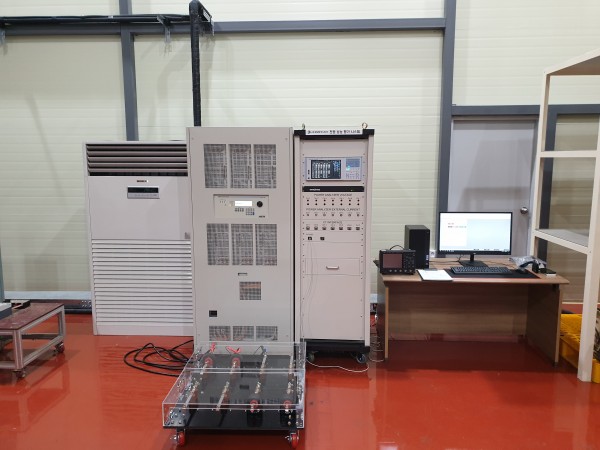

로봇성능평가 시험을 진행하기 위한 시스템이 경남테크노파크 로봇연구소에 설치되었습니다.



해당 시스템은 산업표준화법 관련 규정에 대한 규격 테스트 (KSC8565) 및 계통 전원의 이상 및 사고 발생을

모의할 수 있는 교류 전원 장치로 AMETEK 장비의 RS90KVA 모델이 설치 되었습니다.



전력 파라미터 모니터링 시스템 모듈과 통합 소프트웨어로 편리하게 관련 규격시험 결과에 관련한 데이터

측정이 가능합니다.

다양한 테스트 규격을 시험하기 위하여 모든 설정은 소프트웨어로 제어하며 시스템의 현재 상태에 대한 상태도

쉽게 확인이 가능합니다.상황에 따라 수동으로도 제어 가능합니다.



아래는 소프트웨어를 통하여 규격 시험 및 테스트 항목의 시퀀스를 통하여 계통 전원의 이상 및 사고 발생에 대한

모의 시험 테스트 항목을 제작 할 수 있는 기능입니다.

해당 소프트웨어를 통하여 아래와 같은 대표적인 시험 항목을 테스트 가능합니다.



1. 교류전압, 주파수 추종 범위 시험

2. 계통전압 급변 시험

3. 계통전압 위상 급변 시험

4. 계통전압 순간정전 및 순간강하 시험

5. 계통전압 왜형률 내량 시험

6. 계통 전압 불평형 시험





이외에 원하는 시험 규격에 대한 설정을 시퀀스 항목을 통하여 시뮬레이션 가능합니다.



아래는 차수별 고조파를 입력하여 다양한 고조파 형태의 출력을 시뮬레이션 할 수 있는 기능입니다.

시뮬레이션 한 결과에 대한 설정 및 파형 트렌드를 확인 할 수 있습니다.

원하는 시험 결과 값을 선택하여 저장하거나 파라미터를 선택할 수 있습니다.

그 외에 원하는 임의 파형 또는 위상 급변파형을 AC 전원으로 출력할 수 있도록 설정할 수 있습니다.

해당 시스템은 다이나모 모터용 인버터, 태양광 및 풍력 인버터 시험에도 다양하게 사용할 수 있으며

DC offset 시험 및 다양한 그리드 전원 모의용 테스트에 맞춤형으로 커스터마이징 될 수 있습니다.
